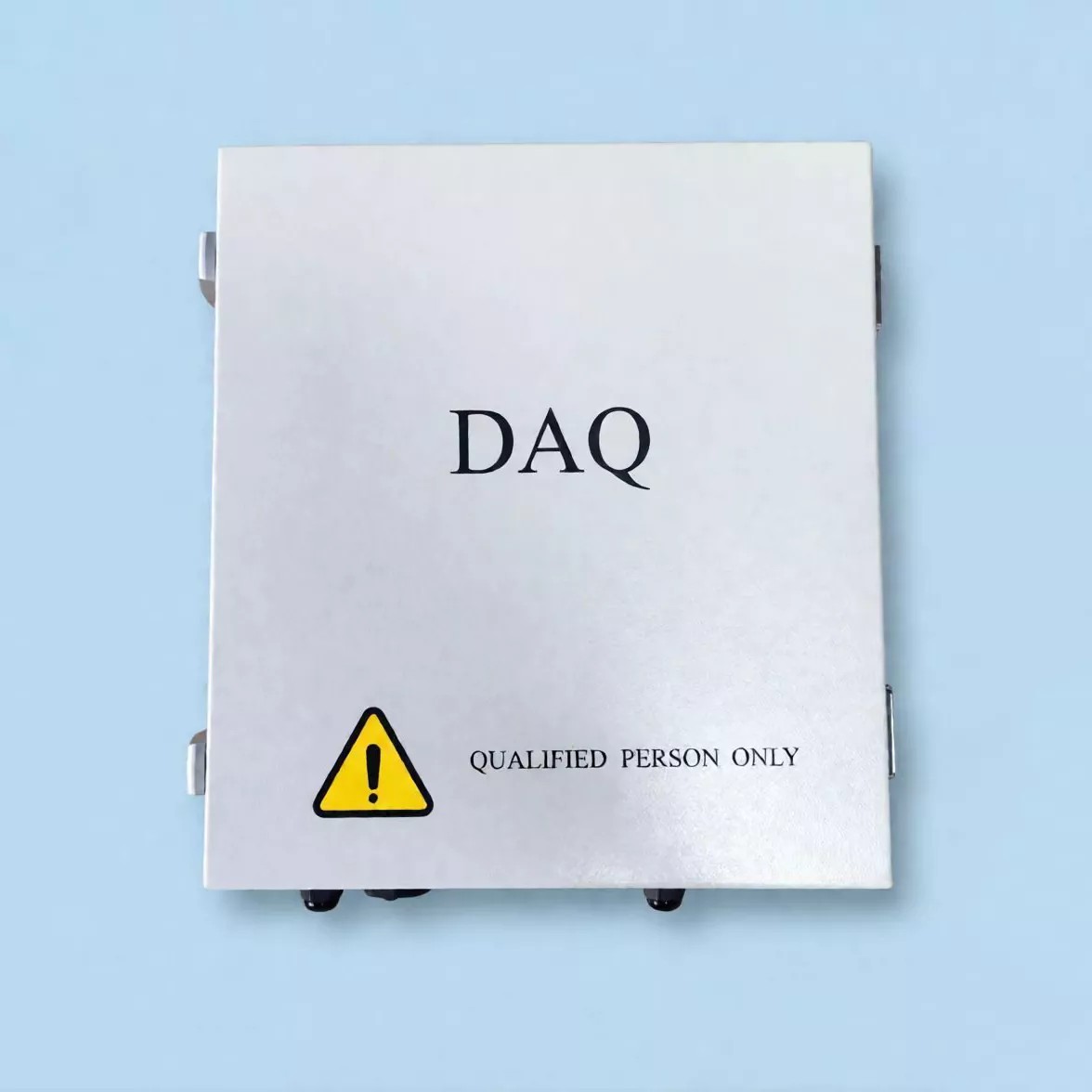

Caja de comunicación del seguidor solar NCU

La NCU Ruitai está construida sobre una red en anillo de fibra óptica autorreparable, con protocolos de red en anillo que admiten recuperación a nivel de milisegundos, junto con un diseño de redundancia de fuente de alimentación dual. Si un enlace de red se desconecta inesperadamente o el equipo falla, el sistema puede reconstruir automáticamente la ruta de comunicación en milisegundos. Esto permite una conmutación perfecta sin afectar las operaciones, lo que reduce los riesgos de interrupciones y respalda el funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana en grandes plantas de energía solar.

Funciones clave y aspectos técnicos destacados

1. Seguimiento solar preciso y monitoreo micrometeorológico

La NCU de la caja de comunicación del seguidor solar coordina varias TCU (unidades de control del seguidor) para respaldar un seguimiento solar preciso.

También integra la velocidad del viento, la dirección del viento, la irradiancia y otros sensores para funcionar como una microestación meteorológica.

Combinado con algoritmos de seguimiento inteligentes, ayuda a reducir las pérdidas por sombra del terreno y mejorar la eficiencia de la generación de energía.

2. Protección inteligente para todo clima

Utilizando datos meteorológicos en tiempo real, la NCU puede activar automáticamente los modos de protección contra el viento, la nieve y el granizo y mover las estructuras del rastreador a una posición segura.

En condiciones climáticas extremas, esta función puede reducir las pérdidas de activos causadas por granizo, nevadas intensas y eventos similares hasta en un 94%.

3. Diseño industrial de alta confiabilidad

La NCU utiliza chips de calidad industrial y circuitos aislados con protección IP65 para entornos exigentes como zonas de gran altitud, desiertos y sitios costeros.

Admite fuentes de alimentación de CA y CC e incluye una batería de litio de respaldo para mantener el funcionamiento durante cortes de energía o de noche.

El cifrado de hardware y software, junto con el aislamiento de alto y bajo voltaje, ayudan a proteger la transmisión de datos y la seguridad de los equipos.

4. Conectividad multiprotocolo

La NCU admite múltiples tecnologías de comunicación, incluidas Zigbee y M-Bus.

Conecta sistemas locales con plataformas de monitoreo remoto como Smart Cloud y SCADA, lo que permite la carga de datos y la entrega de comandos en tiempo real.

Tabla de especificaciones completa

▷ Parámetros característicos

▷ Parámetros funcionales

▷ Parámetros generales

Valor de aplicación y nuestro proyecto

La NCU inteligente de Ruitai reduce la necesidad de inspecciones manuales mediante el diagnóstico remoto de fallas y funciones de remoción de nieve y protección contra granizo con un solo clic, lo que ayuda a reducir los costos de operación y mantenimiento.

El sistema se ha implementado en proyectos en el extranjero en Estados Unidos y España, brindando protección automática durante condiciones climáticas extremas.

Junto con SCADA y el software de operación y mantenimiento remoto, la NCU respalda la gestión inteligente en todo el proceso operativo, ayudando a las plantas de energía solar a capturar más valor de cada rayo de luz solar.

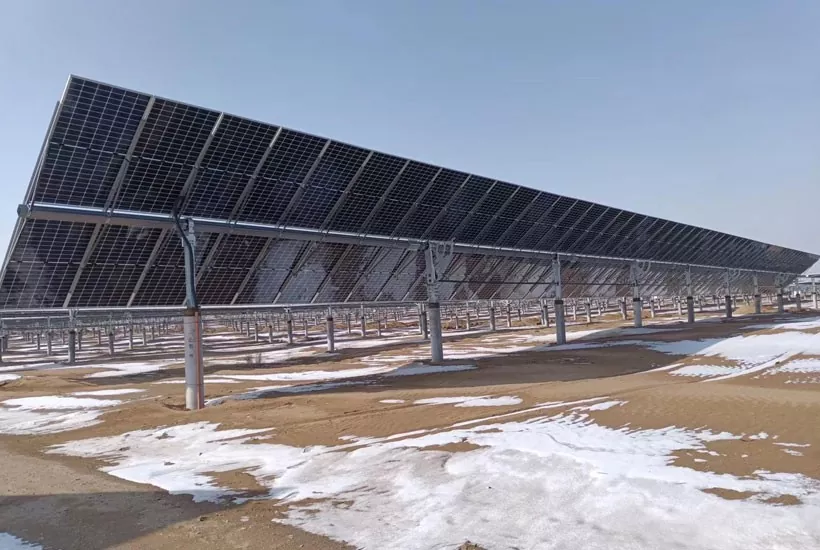

Estudio de caso: Planta de energía solar a escala comercial de 100 MW en Texas, EE. UU.

Este proyecto está ubicado en las Grandes Llanuras de América del Norte, donde a menudo se enfrentan fuertes tormentas de granizo y vientos extremos.

En estas condiciones, los módulos solares y las estructuras de seguimiento convencionales pueden sufrir daños importantes, creando importantes riesgos para los activos de la planta.

Después de adoptar la plataforma Ruitai SCADA, el sistema utilizó pronóstico del tiempo mediante IA y algoritmos de coordinación inteligentes para responder automáticamente a advertencias de granizo o vientos fuertes.

Envió comandos a la TCU, que movió los módulos solares a un ángulo protector de inclinación de 60°.

Esta estrategia proactiva de protección contra condiciones climáticas extremas redujo las pérdidas anuales de activos fotovoltaicos en un 94% cuando la planta fue golpeada por granizo de más de 50 mm de diámetro, cambiando la respuesta de la planta del control pasivo de daños a la prevención activa de riesgos.

¿Por qué elegir Ruitai?

Ruitai se especializa en I+D y aplicación de sistemas de control de seguimiento fotovoltaico. Para abordar la necesidad de una gestión inteligente en plantas de energía fotovoltaica a gran escala, mejoramos continuamente nuestras capacidades en algoritmos de control, tecnología de comunicación e integración de sistemas.

Además de la Solar Tracker Communication Box (NCU), ofrecemos un conjunto completo de soluciones, que incluyen TCU, plataformas de monitoreo inteligente PV SCADA y robots inteligentes de limpieza solar.

Nuestro equipo cuenta con grados de protección IP65/IP66 y funciona de manera confiable en un amplio rango de temperaturas de -40 °C a +70 °C. Diseñados con protección contra rayos, nuestros productos están fabricados para resistir los entornos diversos y desafiantes donde se ubican las plantas fotovoltaicas.

Respaldados por más de 20 derechos de propiedad intelectual, certificaciones ISO 9001 y CE, derechos de autor de software e informes de pruebas de agencias externas como HTW, hemos establecido asociaciones de proyectos en más de 50 países y regiones. Brindamos servicios a largo plazo que incluyen monitoreo remoto, diagnóstico de fallas, actualizaciones de software y capacitación en operación y mantenimiento.

Preguntas frecuentes

P: La NCU indica una comunicación normal, pero algunos rastreadores no se mueven después de emitir los comandos; ¿Cómo debería solucionar este problema?

R: Este tipo de "comunicación falsa" (donde el sistema parece conectado pero no se activa) generalmente se debe a lo siguiente:

Atasco mecánico de la TCU: falla del motor o de la caja de cambios; Aunque la TCU todavía puede enviar señales de "latidos", no puede ejecutar movimientos físicos.

Suministro de energía insuficiente: los motores del seguidor consumen una alta corriente de entrada al arrancar. Si los cables de alimentación son demasiado largos o tienen una sección transversal insuficiente, las caídas de tensión en el terminal TCU pueden impedir que el motor arranque, incluso aunque la NCU haya emitido el comando.

Conflicto de comandos: verifique si otros sistemas (como SCADA o una HMI local) están emitiendo simultáneamente comandos conflictivos.

P: ¿Puedo utilizar conexiones de derivación en T arbitrarias al cablear el bus RS485?

R: No. El bus RS485 debe utilizar una topología de cadena tipo margarita. La ramificación en T provoca graves reflejos de la señal, lo que provoca una comunicación muy inestable.

Si las condiciones del sitio requieren una bifurcación, se debe instalar un repetidor o concentrador RS485 en el punto de bifurcación.

P: ¿Puede la NCU interactuar con el sistema AGC/AVC de la planta de energía?

R: Sí. En las centrales eléctricas de gran escala, cuando es necesario reducir la red, el sistema AGC/AVC transmite comandos de limitación de potencia a la NCU.

Al recibir estos comandos, la NCU puede ajustar los ángulos del rastreador para lograr una reducción de potencia activa a nivel de hardware; Este enfoque salvaguarda mejor la estabilidad de la red en comparación con simplemente limitar la salida del inversor.
