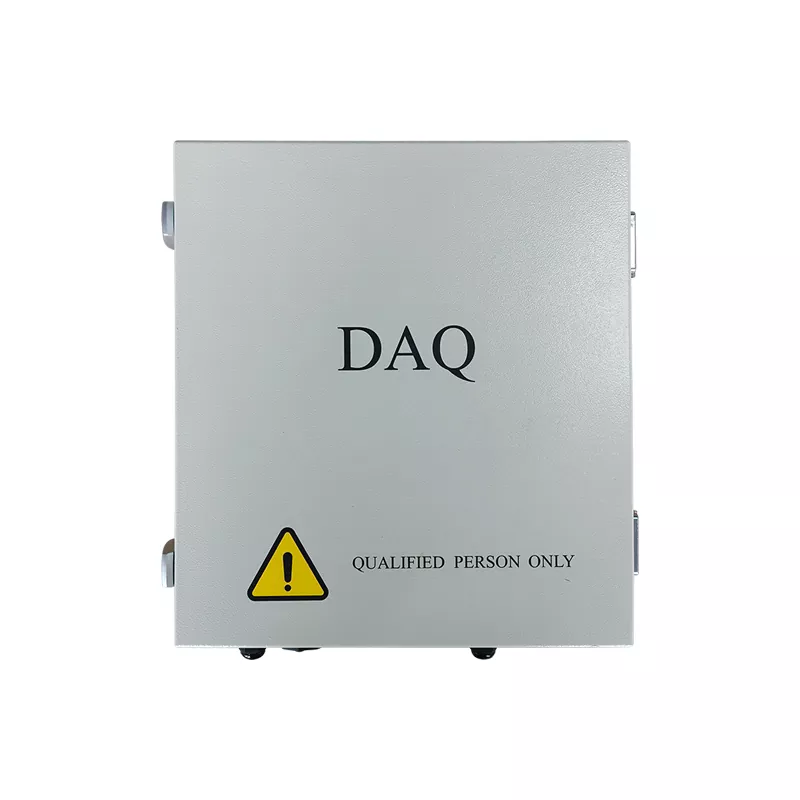

Caja de comunicación fotovoltaica inteligente

Suzhou Ruitai es una fábrica confiable que puede ofrecer cajas de comunicación fotovoltaica inteligentes. Nuestros productos de la serie NCU mantienen una transmisión de datos estable y de alta velocidad incluso en condiciones climáticas adversas al aire libre y entornos complicados de interferencia electromagnética.

Cuando se integra con la plataforma Ruitai SCADA, la NCU admite operación y mantenimiento remotos totalmente automatizados. Esta solución aumenta efectivamente la producción de generación de energía y reduce en gran medida los costos laborales.

¿Cómo funciona la caja de comunicación Suzhou Ruitai NCU?

1. Recopilación y traducción masiva de datos (capa de conexión)

Conexión física:Al actuar como un centro de datos para toda la central eléctrica, la NCU conecta cientos de dispositivos de campo, incluidas unidades de control de seguimiento (TCU), inversores y estaciones de monitoreo meteorológico.

Admite múltiples interfaces de comunicación como RS485, ZigBee y Bluetooth para establecer enlaces físicos con todos los equipos.

Conversión de protocolo:Los dispositivos fabricados por diferentes fabricantes (como los inversores) utilizan diferentes protocolos de comunicación, lo que crea barreras de compatibilidad. Equipada con potentes módulos de conversión de protocolos integrados, la NCU admite protocolos convencionales, incluidos Modbus, TCP/IP y MQTT.

Convierte todo tipo de señales industriales heterogéneas en formatos de datos estándar unificados, lo que permite un intercambio de datos fluido entre todos los dispositivos conectados.

2. Inteligencia perimetral para control en tiempo real (capa de computación y control)

Toma de decisiones inteligente con IA:Esta es la principal fortaleza de la NCU. No es sólo un transmisor de señales, sino un "cerebro" con capacidad de cálculo.

Integra algoritmos de seguimiento avanzados y combina datos de sensores integrados, como la velocidad del viento y la carga de nieve, para calcular el ángulo óptimo de los paneles solares en tiempo real.

Respuesta a nivel de milisegundos:Con capacidades informáticas de vanguardia, la NCU procesa cálculos complejos localmente y emite comandos de control en milisegundos.

Envía instantáneamente comandos de control a la TCU para ajustar los ángulos del panel para obtener la máxima producción de energía, eliminando los retrasos causados ​​por el procesamiento basado en la nube.

3. Una columna vertebral de información estable y confiable (capa de comunicación)

Transmisión resistente a interferencias:En entornos electromagnéticos exteriores complejos, la caja de comunicación fotovoltaica inteligente presenta capacidades avanzadas de protección contra rayos y antiinterferencias, lo que garantiza que los datos críticos se transmitan a la nube o al sistema de monitoreo central de manera rápida, segura y confiable.

Continuidad de datos perfecta:En caso de inestabilidad de la red, la capacidad informática de borde de la NCU permite el almacenamiento en búfer de datos local.

Una vez que se restablece la conexión, los datos se sincronizan automáticamente, lo que garantiza una integridad completa sin pérdidas.

4. Protección del sistema para todo clima (capa de protección)

Calibración de precisión:El sistema cuenta con calibración GPS dual para corregir continuamente el posicionamiento en tiempo real, lo que garantiza un seguimiento solar altamente preciso y un rendimiento óptimo en todas las condiciones.

Protección de copia de seguridad confiable:En caso de un corte de energía repentino, el UPS incorporado se hace cargo sin problemas, manteniendo los sistemas de comunicación y control en línea al tiempo que garantiza las operaciones esenciales y los datos críticos.

Tabla de especificaciones completa

▷ Parámetros característicos

▷ Parámetros funcionales

▷ Parámetros generales

¿Cómo instalar la caja de comunicación fotovoltaica inteligente?

1. Seleccionar la ubicación de instalación

Ubicaciones recomendadas: dentro de un gabinete de control cerca del conjunto fotovoltaico, dentro de una caja de comunicación, en un gabinete de equipo dedicado o en un área exterior bien resguardada y protegida.

Requisitos de ubicación de instalación:

① Evite áreas con fuertes interferencias; manténgase alejado de motores de alta potencia, equipos de alta frecuencia y líneas eléctricas de alto voltaje.

② La ubicación de instalación debe garantizar la accesibilidad para el personal, la facilidad de cableado, la visibilidad de los indicadores de estado y la conveniencia para el mantenimiento futuro.

③ Debe cumplir con los requisitos de protección ambiental.

2. Montaje del dispositivo

Dependiendo de la estructura del proyecto, la NCU puede instalarse en un gabinete de control, montarse en la pared o instalarse dentro de un gabinete de equipo.

Pasos de instalación:

Paso 1: confirme la ubicación de instalación.

Paso 2: Asegure el dispositivo usando pernos, soportes de montaje y/o rieles de montaje.

Paso 3: Verifique el estado de la instalación para asegurarse de que el dispositivo esté nivelado y estable, tenga suficiente espacio para el cableado y disfrute de buenas condiciones de disipación de calor.

3. Conexión de energía

Durante la instalación, verifique el rango de voltaje de entrada, la polaridad de la alimentación y los requisitos de conexión a tierra.

Las conexiones incluyen entrada de energía, conexión a tierra de protección y protección contra rayos.

Tenga cuidado de evitar polaridad inversa, fluctuaciones de voltaje y funcionamiento sin conexión a tierra. Ruitai proporciona diagramas de cableado completos, manuales de instalación y documentación técnica; También ofrecemos orientación en línea o podemos enviar ingenieros con más de cinco años de experiencia al sitio para obtener ayuda.

4. Conexión de comunicación entre NCU y TCU

Un paso clave en la instalación de la NCU es establecer comunicación con la TCU.

Conexión típica: Sistema de seguimiento → TCU → Cable de comunicación → NCU

Asegúrese de que las conexiones de la línea de comunicación sean correctas, la configuración adecuada de la dirección del dispositivo y los parámetros de comunicación consistentes.

5. Conexión entre NCU y sistema SCADA

Después de conectar el equipo de campo, la NCU debe integrarse en el sistema de monitorización.

NCU → Ethernet / Fibra / Red 4G → Plataforma SCADA

Conecte y ponga en marcha la configuración de red, la configuración de la dirección IP y el mapeo de puntos de datos, luego realice pruebas de comunicación.

Preguntas frecuentes

P: ¿Los cortes de red o de energía afectarán la transmisión de datos y el control del sistema?

R: El sistema está diseñado para manejar tales escenarios. El dispositivo está equipado con una batería de respaldo UPS incorporada que garantiza un funcionamiento continuo incluso durante interrupciones inesperadas del suministro eléctrico. Además, su capacidad informática de vanguardia permite el almacenamiento en caché de datos local y la sincronización inteligente.

Esto garantiza una ejecución estable de comandos y generación de informes de datos incluso durante interrupciones intermitentes de la red. Una vez que se restablece la conectividad, todos los datos se sincronizan automáticamente con la nube, lo que garantiza una integridad completa de los datos.

P: ¿Esta caja de comunicación fotovoltaica inteligente admite monitoreo remoto y diagnóstico de fallas?

R: Sí, es totalmente compatible con monitoreo y control remoto en tiempo real. Cuando se integra con la plataforma SCADA o IoT de Ruitai, los operadores pueden monitorear fácilmente el rendimiento de toda la planta sin estar en el sitio.

El sistema también permite realizar diagnósticos remotos, lo que permite identificar y resolver rápidamente los problemas, reduciendo significativamente las fallas de comunicación y disminuyendo los costos generales de operación y mantenimiento.

P: ¿Cómo garantiza que los paneles solares estén siempre colocados en el ángulo óptimo para obtener la máxima producción de energía?

R: La NCU está equipada con algoritmos de seguimiento avanzados basados ​​en IA y sensores ambientales integrados, incluida la detección de viento y nieve.

Analiza continuamente las condiciones en tiempo real para ajustar inteligentemente los ángulos del panel para una generación óptima de energía. Además, la calibración dual del GPS garantiza una precisión de seguimiento precisa, mejorando eficazmente la eficiencia general de generación de energía del sistema solar.

P: ¿Es complicada la instalación y configuración? ¿Es compatible con la configuración móvil?

R: El proceso de configuración está diseñado para ser simple y eficiente. Además de la configuración estándar basada en PC, el dispositivo también admite la configuración de Bluetooth a través de dispositivos móviles.

Durante la instalación y puesta en marcha in situ, los parámetros se pueden configurar rápidamente a través de un teléfono inteligente mediante conectividad Bluetooth de bajo consumo, lo que mejora significativamente la comodidad y la eficiencia general.
