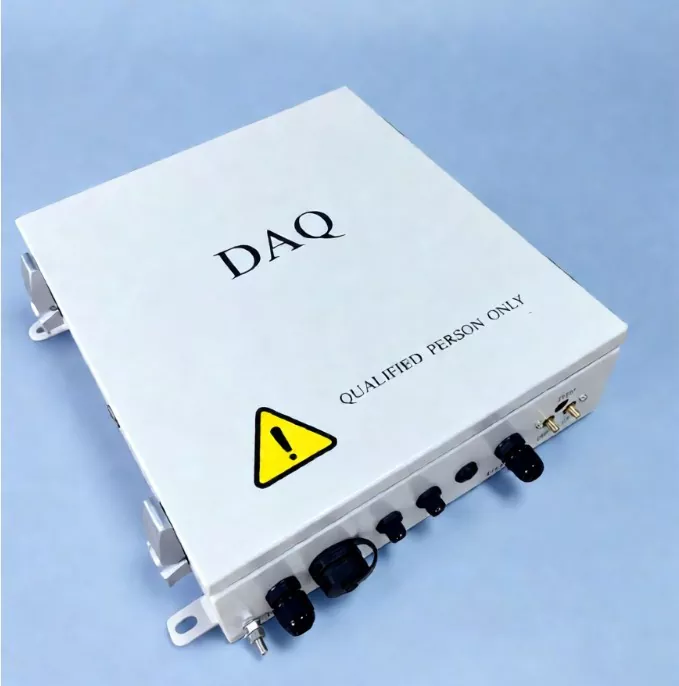

Unidad de control de comunicación fotovoltaica

Suzhou Ruitai es una fábrica profesional, nuestra unidad de control de comunicación fotovoltaica utiliza componentes de grado industrial, que brindan protección con clasificación IP65, un amplio rango de temperatura de funcionamiento (-40 °C a +85 °C) y una resistencia excepcional a los rayos y las interferencias electromagnéticas.

Al admitir protocolos estándar de la industria como Modbus y TCP/IP, se integra perfectamente con una amplia gama de inversores y estaciones meteorológicas. La NCU permite una respuesta a nivel de milisegundos y una comunicación de datos en tiempo real, lo que garantiza un funcionamiento rápido y fiable del sistema. Cuando se combina con una plataforma SCADA, proporciona a los operadores visibilidad en tiempo real del rendimiento y el estado operativo de toda la planta desde cualquier lugar.

¿Cuáles son las funciones principales de la unidad de control de comunicación fotovoltaica?

1. Monitoreo centralizado

La Unidad de Control de Comunicaciones PV recopila datos reportados por todas las TCU dentro de su jurisdicción, agrega los datos y los carga en el sistema SCADA o en una plataforma de monitoreo basada en la nube.

2. Control unificado

Transmite comandos de control a todas las TCU dentro de su jurisdicción para permitir operaciones sincronizadas.

Los comandos típicos incluyen: almacenamiento con un solo toque, cambio de modo de seguimiento, activación/desactivación de retroceso y modos de protección climática (por ejemplo, para vientos fuertes o lluvias intensas).

3. Comunicación de larga distancia

Admite comunicación Ethernet (fibra óptica) o 4G, lo que permite el acceso y control remoto de datos. Varias NCU pueden formar una red en anillo de fibra óptica para mejorar la confiabilidad de la comunicación.

4. Gestión de datos

Organiza y gestiona la información del sistema, incluidos los ángulos de las filas del seguidor, registros de alarmas, datos de rendimiento del motor y datos ambientales, proporcionando interfaces de datos estructurados para sistemas de nivel superior.

Tabla de especificaciones completa

▷ Parámetros característicos

▷ Parámetros funcionales

▷ Parámetros generales

¿Cómo seleccionar la unidad de control de comunicación (NCU) fotovoltaica adecuada?

1. Seleccione la capacidad de comunicación según la escala

Seleccione según el número de TCU conectadas.

Proyectos fotovoltaicos de pequeña escala:Con menos conexiones, es adecuado un modelo NCU básico.

Centrales eléctricas terrestres de gran escala:Se recomienda una NCU de alta capacidad para admitir una mayor cantidad de conexiones de TCU.

Recomendación de configuración:No configure basándose únicamente en la cantidad actual de dispositivos; reservar algo de capacidad para una futura expansión (aproximadamente un 20 % de espacio libre).

2. Compatibilidad del protocolo de comunicación

Durante la fase de diseño del proyecto, verificar los protocolos de comunicación de la TCU, los requisitos de la interfaz SCADA y la arquitectura de comunicación existente de la planta de energía.

Las NCU de Ruitai ofrecen una excelente compatibilidad de protocolos y admiten RS485, 4G/5G, Modbus RTU, Modbus TCP, Ethernet/IP y otros métodos de comunicación.

3. Seleccione la clasificación de protección según el entorno del sitio

Las NCU deben ser altamente adaptables a las condiciones ambientales y resistentes a la entrada de polvo y lluvia.

Para proyectos fotovoltaicos a gran escala, se recomienda seleccionar unidades con un rango de temperatura de funcionamiento de -40 °C a +85 °C y un índice de protección IP65 o superior; También deberían contar con capacidades de protección contra interferencias y rayos.

4. Coincidencia de arquitectura de red

La configuración de la NCU debe alinearse con el diseño de la red de comunicación fotovoltaica general.

Recomendado para bases fotovoltaicas de gran escala:TCU → NCU → Red de anillo de fibra óptica → SCADA

Recomendado para proyectos fotovoltaicos distribuidos:TCU → NCU → 4G/5G → Plataforma en la nube

Preguntas frecuentes

P: ¿Qué características de hardware garantizan un funcionamiento estable y confiable en entornos exteriores exigentes?

R: El sistema combina múltiples capas de protección para garantizar un rendimiento fluido. La tecnología de calibración GPS dual proporciona seguimiento y posicionamiento precisos, mientras que la batería de respaldo del UPS incorporada mantiene funciones críticas en funcionamiento durante cortes de energía inesperados.

Además, la protección integral contra sobrecorrientes y sobretensiones protege el sistema contra interrupciones relacionadas con la energía, lo que garantiza un funcionamiento confiable en condiciones difíciles.

P: ¿Es fácil de instalar y configurar la unidad de control de comunicación fotovoltaica? ¿Qué pasa con los costos de mantenimiento a largo plazo?

R: Sí. El sistema está diseñado para una implementación rápida y eficiente, y admite configuración basada en PC y configuración inalámbrica habilitada para Bluetooth para reducir significativamente el tiempo de puesta en servicio en el sitio.

Once operational, the platform enables remote monitoring and real-time data visibility, while its low-power design helps reduce maintenance requirements and lower overall operating costs.

P: ¿Qué nivel de protección exterior ofrece el producto? ¿Puede soportar condiciones climáticas adversas?

R: Absolutamente. La serie NCU cuenta con un grado de protección IP65 y una carcasa resistente a la intemperie, lo que proporciona una protección eficaz contra la entrada de polvo y agua.

Está diseñado para soportar temperaturas extremas, frío intenso, niebla salina y otras condiciones exteriores exigentes, lo que garantiza un rendimiento estable y duradero durante toda su vida útil.

P: ¿Cómo mejora la adaptabilidad de la IA del sistema el rendimiento y la confiabilidad?

R: La adaptabilidad de la IA del sistema aporta valor de tres formas clave.

En primer lugar, perfecciona continuamente las estrategias de seguimiento utilizando datos históricos y en tiempo real para maximizar el rendimiento energético.

En segundo lugar, proporciona protección inteligente durante condiciones climáticas extremas.

En tercer lugar, sus capacidades integradas de autodiagnóstico y alerta temprana ayudan a detectar problemas potenciales antes de que se vuelvan críticos, lo que reduce el tiempo de inactividad no planificado y mejora la confiabilidad del sistema.

P: ¿Cómo respalda el producto la gestión digital de las plantas de energía solar?

R: La serie NCU proporciona visibilidad en tiempo real de las operaciones de la planta mediante la recopilación y transmisión continua de datos.

Los operadores pueden monitorear el rendimiento del rastreador, la generación de energía y las alertas del sistema en cualquier momento a través de una PC o dispositivos móviles.

Al ser compatible con los protocolos MQTT y TCP, permite una gestión centralizada en múltiples sitios, lo que ayuda a las plantas de energía a avanzar hacia operaciones más inteligentes y automatizadas.
