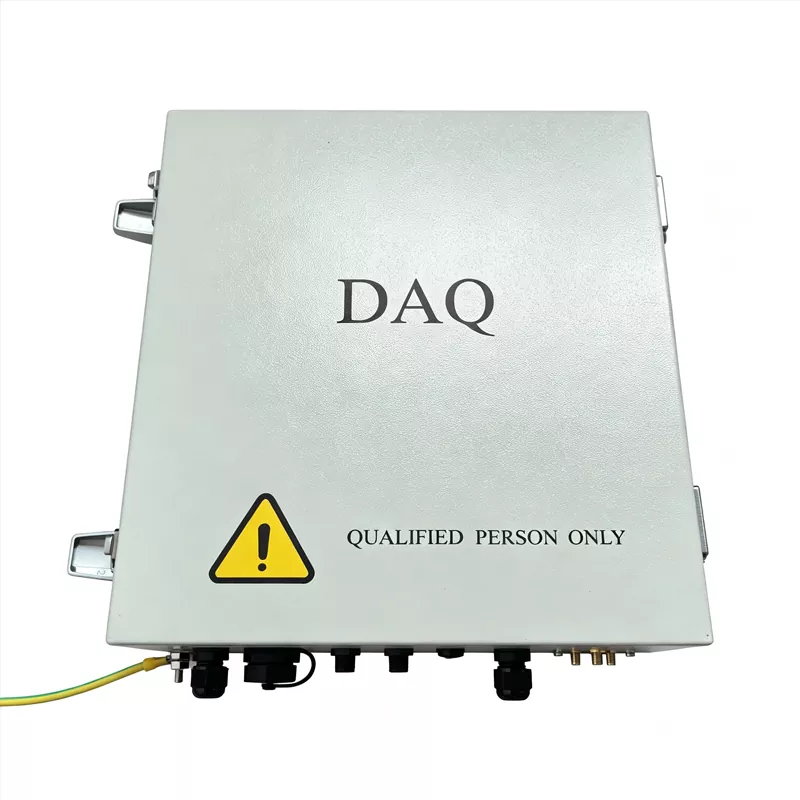

Caja de comunicación de red fotovoltaica NCU
Ruitai es un fabricante profesional en China, podemos ofrecer PV Network Communication Box NCU. Integra potentes capacidades de conversión de protocolos y computación de vanguardia, junto con algoritmos de seguimiento, comunicación multiprotocolo y funciones de monitoreo remoto. Esto garantiza que se puedan transmitir grandes volúmenes de datos a la nube de forma rápida y confiable, incluso en entornos electromagnéticos complejos, lo que ayuda a mejorar la eficiencia de la energía solar y mantener un funcionamiento estable en condiciones climáticas adversas.
La PV Network Communication Box NCU está diseñada teniendo plenamente en cuenta los entornos exteriores hostiles y presenta una excelente protección contra rayos, un sólido rendimiento antiinterferencias y una amplia adaptabilidad a la temperatura. Si desea obtener una solución personalizada, puede contactar con Ruitai.
Nuestra NCU utiliza componentes de calidad industrial y admite múltiples protocolos industriales estándar, como Modbus y TCP/IP, lo que permite una compatibilidad flexible con diferentes marcas de inversores y estaciones meteorológicas.
Permite la ejecución de comandos a nivel de milisegundos y la transmisión de datos en tiempo real, lo que respalda un control de planta preciso y receptivo. Cuando se integra con la plataforma SCADA de Ruitai, los operadores pueden monitorear y administrar de forma remota todo el sitio, lo que reduce significativamente las fallas de comunicación y los costos generales de operación y mantenimiento.
Diseño de producto
La PV Network Communication Box (NCU) presenta un diseño de hardware de calidad industrial, lo que garantiza un funcionamiento estable y a largo plazo en entornos diversos y hostiles.
Protección de ingreso:Clasificación IP65 o superior, con un diseño completamente sellado, a prueba de polvo e impermeable.
Amplia temperatura de funcionamiento:Funciona dentro de un rango de -40°C a +70°C, lo que lo hace adecuado para ambientes extremos como desiertos de alta temperatura y regiones con frío intenso.
Diseño de fuente de alimentación dual:Admite entradas de alimentación de CC y CA e incluye una batería de litio de respaldo de alta capacidad para garantizar un funcionamiento continuo durante la noche o en condiciones climáticas adversas.
Componentes de grado industrial:La NCU utiliza chips de calidad industrial, circuitos de aislamiento y estrategias de reducción de componentes; ha sido validado a través de DFMEA y múltiples pruebas rigurosas.
Protección contra rayos:Los puertos de alimentación y señal están equipados con protección contra sobretensiones y el gabinete está conectado a una red de conexión a tierra equipotencial.
Tabla de especificaciones completa
▷ Parámetros característicos
|
Modelo de producto |
RT-COM-V1 |
Umbral de activación de alta velocidad del viento |
Ajustable |
|
Fuente de alimentación |
L+N 220VCA |
Umbral de activación de nieve intensa |
Ajustable |
|
Configuración de parámetros |
ordenador personal |
Latitud y longitud |
Obtenido automáticamente por GPS |
|
Consumo de energía diario |
≤0,1 kWh |
Huso horario |
Autoconfiguración |
|
Señal GPS |
Sí |
||
▷ Parámetros funcionales
|
Alarma del sensor meteorológico |
Sí |
Comunicación inalámbrica (con TCU) |
Sí |
|
Alarma de interrupción de comunicación (con TCU) |
Sí |
Puerto de comunicación |
RS485/Ethernet |
|
Alarma de falla del módulo GPS |
Sí |
Velocidad del viento |
Sí |
▷ Parámetros generales
|
Material de la carcasa |
Chapa de metal |
Tamaño |
330*96*360mm |
|
Método de instalación |
Reprimición |
Temperatura de funcionamiento |
-40 ~ 70 ℃ |
|
Clasificación impermeable |
IP65 |
Altitud |
< 4000m |
|
Peso |
5,4 kg |
||
Problemas comunes y prácticas correctas para la instalación de NCU
|
Errores comunes |
Consecuencias |
Mejores prácticas |
|
Bus RS485 ramal "T" |
Reflexión de señal, comunicación inestable. |
Utilice una topología de cadena tipo margarita; instalar un repetidor en los puntos de sucursal |
|
Ambos extremos de la capa protectora están conectados a tierra al mismo tiempo. |
Formación de bucles de tierra, introducción de interferencias. |
Conecte a tierra el blindaje solo en un extremo (extremo NCU) |
|
Las líneas de comunicación y las líneas eléctricas se colocan en la misma tubería. |
Interferencia electromagnética que provoca errores de suma de comprobación CRC |
Mantener un espacio mínimo de 30 cm; líneas cruzadas en un ángulo de 90° |
|
No hay resistencia terminal instalada |
Reflexión de señal, fallo de comunicación en el terminal TCU |
Conecte una resistencia de 120Ω en paralelo en el extremo más alejado del bus. |
|
El cable de tierra es demasiado delgado o demasiado largo |
Mala protección contra rayos, equipos susceptibles a daños por rayos |
Cable de tierra: sección ≥ 6 mm², longitud ≤ 0,5 m |
|
Polaridad de la batería invertida |
Quemado del módulo de alimentación de la NCU |
Verifique la polaridad con un multímetro antes de realizar el cableado. |
|
Instalación del gabinete inclinado |
Presión desigual sobre la tira de sellado, entrada de agua de lluvia |
Alinear usando un nivel de burbuja; asegúrese de que la inclinación sea ≤ 2° |
¿Por qué elegir Ruitai?
Soluciones personalizadas:Seguimos un enfoque de "Un proyecto, una solución", diseñando arquitecturas de comunicación adaptadas a las condiciones de los recursos solares, las características del sitio y los requisitos de la red de cada proyecto.
Rendimiento confiable y estable:Probadas y comprobadas en entornos desafiantes, incluidas regiones de gran altitud, desiertos e islas costeras, nuestras soluciones ofrecen una confiabilidad excepcional y una estabilidad operativa a largo plazo.
Soporte y mantenimiento rápidos:Proporcionamos monitoreo remoto en tiempo real y diagnóstico inteligente, ayudando a los clientes a detectar fallas más rápido, reducir el tiempo de inactividad operativa y garantizar un rendimiento fluido del sistema durante todo el ciclo de vida del proyecto.
Preguntas frecuentes
P: ¿Puede esta NCU funcionar de manera confiable en ambientes exteriores hostiles? ¿Cuál es su índice de protección?
R: Absolutamente. Nuestra NCU de caja de comunicación de red fotovoltaica está diseñada para funcionar de manera confiable en entornos exteriores exigentes, con una sólida protección contra rayos, capacidad antiinterferencias y adaptabilidad a amplias temperaturas.
Con clasificación IP65 y construido con componentes de grado industrial, ofrece un rendimiento estable en condiciones extremas, incluidas regiones de gran altitud, desiertos y zonas costeras. También cuenta con protección contra sobrecorriente y sobretensión para mejorar aún más la seguridad y confiabilidad del equipo.
P: ¿A cuántas TCU se puede conectar? ¿Qué protocolos de comunicación admite?
R: Como centro de comunicación central de la planta solar, la NCU puede conectar fácilmente cientos o incluso miles de TCU al sistema de monitoreo central.
Ofrece una excelente compatibilidad de protocolos y admite protocolos estándar de la industria como Modbus y TCP/IP, así como ZigBee, Bluetooth, RS485 y MQTT.
Esta flexibilidad permite una integración fluida con una amplia gama de inversores, estaciones meteorológicas y otros dispositivos de campo.
