Las plantas de energía solar son cada vez más grandes, más automatizadas y más dependientes de la comunicación en tiempo real entre los equipos de campo y las plataformas de monitoreo centralizadas. En un sistema fotovoltaico basado en seguimiento, el movimiento preciso del panel es sólo una parte del desafío. Los operadores también necesitan una transmisión de datos confiable, control coordinado, respuesta rápida a fallas y protección contra condiciones climáticas cambiantes. AGabinete de comunicación de control solarayuda a conectar estos requisitos al actuar como una importante capa de comunicación y control entre los dispositivos de nivel de rastreador y los sistemas de monitoreo de nivel superior.
Un gabinete de comunicación de control solar está diseñado para coordinar la comunicación y el control dentro de un sistema de seguimiento fotovoltaico inteligente. Puede recopilar información operativa de los controladores de seguimiento, transmitir comandos, admitir monitoreo remoto y ayudar a coordinar los modos operativos de protección. Para los desarrolladores y operadores solares, el gabinete de comunicación adecuado puede simplificar la gestión del sistema, mejorar la respuesta a condiciones anormales, reducir la intervención innecesaria en el campo y proporcionar una base más estructurada para la automatización fotovoltaica a gran escala.
- ¿Qué es un gabinete de comunicación de control solar?
- ¿Por qué es importante la comunicación en el seguimiento solar?
- Cómo encaja el gabinete de comunicaciones en un sistema de seguimiento fotovoltaico
- Funciones principales que resuelven los desafíos comunes de las plantas solares
- Beneficios clave para desarrolladores y operadores solares
- ¿Qué deberían considerar los compradores antes de la implementación?
- Fiabilidad ambiental en proyectos solares reales
- Gabinetes de comunicación y operación y mantenimiento a largo plazo
- Suzhou Ruitai Tecnología de automatización Co., Ltd. y el control fotovoltaico inteligente
- Preguntas frecuentes
- Conclusión

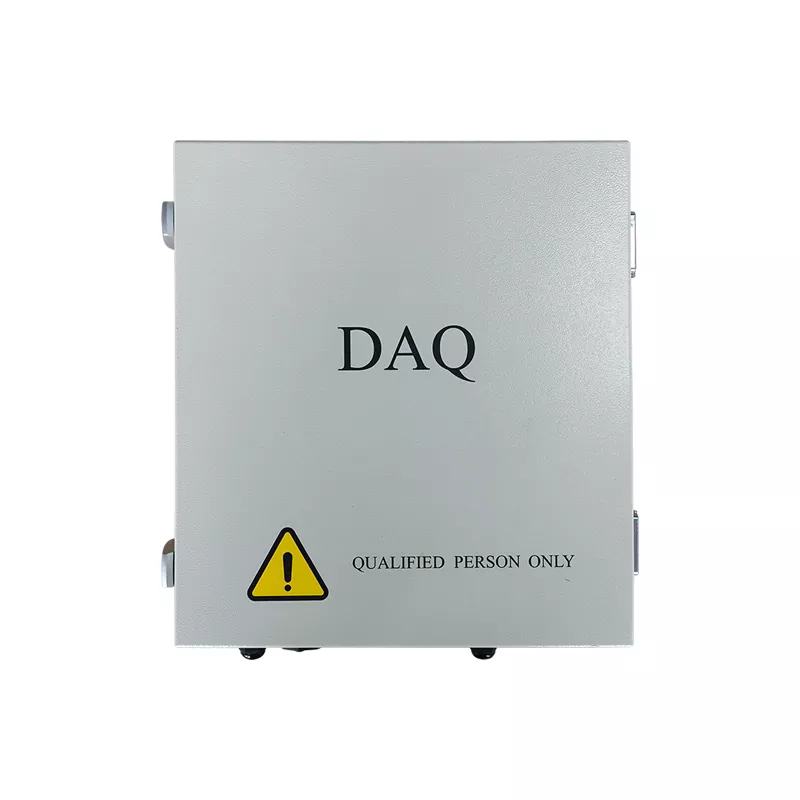

¿Qué es un gabinete de comunicación de control solar?
Un gabinete de comunicación de control solar es un dispositivo de comunicación y control a nivel de campo o de sistema utilizado en instalaciones fotovoltaicas inteligentes, particularmente sistemas de seguimiento solar. Su función principal es proporcionar una conexión estructurada entre los controladores de seguimiento, las redes de comunicación y las plataformas operativas o de monitoreo de nivel superior.
En una arquitectura de seguimiento típica, las filas de seguidores individuales utilizan controladores locales para gestionar motores, sensores y posiciones de seguimiento. Sin embargo, cientos o miles de rastreadores no pueden funcionar eficientemente como unidades aisladas. Necesitan una capa de comunicación capaz de recopilar información, distribuir comandos y respaldar operaciones coordinadas. Aquí es donde el gabinete de comunicación cobra importancia.
Las unidades de control de red modernas pueden conectar múltiples unidades de control de rastreadores, recopilar información operativa e intercambiar comandos con sistemas de monitoreo centralizados. La cartera de productos de Ruitai, por ejemplo, incluye controladores de seguimiento inteligentes, cajas de comunicación inteligentes y software de operación y mantenimiento SCADA como partes interconectadas de su solución de control fotovoltaico.
¿Por qué es importante la comunicación en el seguimiento solar?
Un sistema de seguimiento solar es un sistema de automatización distribuida. Cada rastreador puede generar datos operativos y requerir instrucciones, mientras que la plataforma a nivel de planta necesita visibilidad del estado de la instalación general.
Sin una comunicación estable, los operadores pueden enfrentar información retrasada, visibilidad de estado incompleta, diagnóstico de fallas difícil o dependencia excesiva de la inspección manual. Estas cuestiones se vuelven cada vez más importantes a medida que crece la capacidad del proyecto.
La comunicación también afecta la rapidez con la que un sistema puede reaccionar a las condiciones ambientales. El viento fuerte, las fuertes nevadas, la lluvia u otras condiciones anormales pueden requerir que el sistema de seguimiento ingrese a un modo de protección predefinido. Una arquitectura de comunicación diseñada adecuadamente ayuda a distribuir esas instrucciones de manera eficiente y permite monitorear el estado operativo desde una ubicación centralizada.
Por lo tanto, en proyectos fotovoltaicos a gran escala, el objetivo no es simplemente mover los paneles. El objetivo es crear una red de control coordinada en la que los equipos de campo, los dispositivos de comunicación, el software de monitoreo y los operadores puedan trabajar juntos.
Cómo encaja el gabinete de comunicaciones en un sistema de seguimiento fotovoltaico
Una arquitectura práctica de seguimiento fotovoltaico puede entenderse como varias capas conectadas. Cada capa tiene una responsabilidad diferente, pero su desempeño depende de una comunicación efectiva.
| Capa del sistema | Responsabilidad principal | Preocupación típica del proyecto |
|---|---|---|
| Estructura del rastreador | Proporciona la plataforma de movimiento mecánico para módulos fotovoltaicos. | Fiabilidad mecánica y posicionamiento correcto. |
| TCU / Controlador de seguimiento | Controla el movimiento del rastreador y la lógica operativa local. | Precisión de posición y control del motor. |
| Gabinete de comunicación de control solar / NCU | Conecta múltiples controladores de campo e intercambia información del sistema. | Comunicación estable y control coordinado. |
| Plataforma SCADA | Proporciona monitoreo, análisis, alarmas y administración centralizados. | Visibilidad de toda la planta y eficiencia de O&M |
Esta estructura en capas separa el control local de la coordinación a nivel de red. Ruitai describe su NCU como un centro de comunicación central que conecta controladores de nivel de rastreador con sistemas de monitoreo de nivel superior, mientras que su plataforma SCADA proporciona operación, monitoreo y análisis de datos centralizados.
Funciones principales que resuelven los desafíos comunes de las plantas solares
El valor de un gabinete de comunicaciones de control solar se comprende mejor observando los problemas prácticos que aborda. Un sistema adecuado puede proporcionar varias funciones importantes.
- Recopilación de datos:La información operativa de múltiples controladores de seguimiento se puede recopilar en una red de comunicación coordinada.
- Transmisión de comando:Las instrucciones de control se pueden distribuir a equipos a nivel de campo sin requerir operación manual individual.
- Monitoreo remoto:El estado del sistema puede estar disponible para plataformas centralizadas de operación y mantenimiento.
- Visibilidad de fallas:La información de funcionamiento anormal puede ayudar a los operadores a identificar el equipo que requiere inspección.
- Coordinación protectora:Las estrategias operativas predefinidas pueden respaldar las respuestas a condiciones ambientales como vientos fuertes o nevadas intensas.
- Gestión de red:La comunicación organizada reduce la complejidad de gestionar una gran cantidad de dispositivos de seguimiento distribuidos.
- Trazabilidad de datos:la comunicación continua crea un registro operativo más completo para el análisis y el mantenimiento.
Estas funciones son particularmente valiosas cuando un proyecto va más allá de una pequeña instalación. Cuanto más grande es la planta, más difícil resulta para los operadores confiar únicamente en la inspección local. La comunicación centralizada proporciona una base práctica para una gestión escalable.
Beneficios clave para desarrolladores y operadores solares
Desde la perspectiva del comprador, la cuestión más importante no es simplemente si un armario de comunicación puede transmitir datos. La pregunta más útil es si puede resolver problemas operativos reales durante la vida útil del proyecto fotovoltaico.
-
Reducción de la dependencia de la inspección manual
La información centralizada permite a los operadores comprender las condiciones del sistema sin verificar físicamente cada ubicación del rastreador. -
Identificación más rápida de condiciones anormales
Cuando la comunicación y el monitoreo se integran adecuadamente, la información operativa inusual se puede identificar antes y dirigirse al equipo de mantenimiento adecuado. -
Gestión de rastreadores más coordinada
Una capa de comunicación permite que varios controladores de seguimiento funcionen dentro de una estrategia operativa común en lugar de funcionar como dispositivos completamente independientes. -
Escalabilidad mejorada
Una arquitectura de red bien planificada es más fácil de ampliar cuando un proyecto solar contiene una gran cantidad de filas de seguidores. -
Mejor visibilidad de operación y mantenimiento
La comunicación con SCADA u otras plataformas de monitoreo puede brindar a los operadores una visión más completa del estado del equipo y el rendimiento del sistema.
¿Qué deberían considerar los compradores antes de la implementación?
Seleccionar un gabinete de comunicación de control solar requiere más que verificar el nombre del producto y la interfaz de comunicación básica. Las condiciones del proyecto pueden variar significativamente entre parques solares a gran escala, instalaciones comerciales y sitios ubicados en climas severos.
| Área de Evaluación | Preguntas para hacer |
|---|---|
| Compatibilidad | ¿Puede el gabinete comunicarse con los controladores de seguimiento, los sensores, la plataforma SCADA y otros equipos del proyecto? |
| Comunicación | ¿El sistema admite la arquitectura de comunicación requerida por el proyecto, como Ethernet, RS485, fibra o redes inalámbricas? |
| Condiciones ambientales | ¿Puede el equipo funcionar de manera confiable bajo la temperatura, humedad, polvo, lluvia, viento y otras condiciones del sitio? |
| Protección | ¿El gabinete y el diseño eléctrico brindan protección adecuada para ambientes de instalación exigentes o al aire libre? |
| Escalabilidad | ¿Puede la arquitectura soportar la cantidad requerida de controladores de seguimiento y la futura expansión del proyecto? |
| Mantenimiento | ¿Pueden los operadores diagnosticar problemas de comunicación o de equipos de manera eficiente sin una intervención excesiva en el campo? |
| Integración | ¿Puede el gabinete de comunicaciones funcionar sin problemas con la plataforma general de monitoreo y control del proyecto? |
Estas consideraciones se vuelven especialmente importantes cuando el proyecto está ubicado en una región con cambios severos de temperatura o difícil acceso al sitio. Por lo tanto, los requisitos técnicos deben definirse de acuerdo con el entorno real del proyecto en lugar de depender únicamente de especificaciones genéricas del equipo.
Fiabilidad ambiental en proyectos solares reales
Los equipos solares están expuestos a las condiciones ambientales durante largos períodos. Los equipos de comunicación instalados dentro o cerca de un campo solar pueden enfrentar calor, frío, humedad, polvo, interferencias eléctricas y riesgos relacionados con el clima.
Por esta razón, la protección del gabinete, la tolerancia a la temperatura, la protección eléctrica, la estabilidad de la comunicación y las prácticas de instalación adecuadas son partes importantes de la confiabilidad del sistema. La información de servicio publicada de Ruitai describe la protección IP65/IP66, un rango operativo declarado de -40 °C a +85 °C, protección contra rayos, medidas antiinterferencias y funciones de protección como almacenamiento de tormentas y estrategias anticolisión dentro de sus soluciones más amplias de control de seguimiento.
Sin embargo, los compradores siempre deben confirmar las especificaciones exactas del modelo de gabinete que se suministra. Las condiciones del proyecto, los métodos de instalación, la arquitectura de la red y los requisitos ambientales locales pueden influir en la configuración adecuada.
Gabinetes de comunicación y operación y mantenimiento a largo plazo
La operación y el mantenimiento son una de las consideraciones más importantes del ciclo de vida de un proyecto solar. Un sistema que funciona bien durante la puesta en servicio pero que es difícil de diagnosticar posteriormente puede generar costos operativos innecesarios.
Un gabinete de comunicación respalda la operación y el mantenimiento al crear un puente entre los dispositivos de campo distribuidos y el software centralizado. En lugar de tratar a cada rastreador como un activo aislado, los operadores pueden revisar la información a través de una red estructurada.
Esta arquitectura también puede soportar una transición del mantenimiento reactivo hacia un mantenimiento más basado en información. Cuando el estado del equipo, las alarmas, las condiciones de comunicación y los datos operativos históricos están disponibles, los equipos de mantenimiento tienen más información para determinar dónde se requiere atención.
La solución SCADA publicada por Ruitai incluye funciones de recopilación de datos, monitoreo, advertencia de fallas y análisis de datos en tiempo real, lo que demuestra cómo la infraestructura de comunicación puede convertirse en parte de un flujo de trabajo de operación y mantenimiento digital más amplio.
Suzhou Ruitai Tecnología de automatización Co., Ltd. y el control fotovoltaico inteligente
Suzhou Ruitai Tecnología de automatización Co., Ltd.se centra en la tecnología inteligente de seguimiento y control fotovoltaico. Su cartera de productos incluye controladores de seguimiento inteligentes, unidades de comunicación inteligentes, software de operación y mantenimiento SCADA y equipos de limpieza fotovoltaicos. Los materiales públicos de la empresa describen un enfoque integrado que abarca el desarrollo de productos, la fabricación, la instalación y la puesta en marcha, y el servicio posventa.
Dentro de esta arquitectura de producto, su caja de comunicación inteligente RT-COM-V1 está diseñada para proporcionar comunicación y funciones de control coordinado para aplicaciones de seguimiento fotovoltaico. Las especificaciones publicadas incluyen fuente de alimentación de 220 VCA, bajo consumo de energía diario e interfaces de comunicación RS485/Ethernet, mientras que el sistema también admite modos de funcionamiento relacionados con el viento, la lluvia, la nieve y la protección nocturna.
Para los desarrolladores de proyectos, el valor más amplio radica en conectar la capa de comunicación con controladores de seguimiento y software de monitoreo. Esto crea una arquitectura más coherente en la que el movimiento a nivel de campo, la comunicación en red y el monitoreo a nivel de planta pueden trabajar juntos.
Ruitai también afirma que sus soluciones se han implementado en múltiples regiones y que proporciona configuraciones personalizadas según los requisitos del proyecto, las condiciones geográficas, los factores ambientales, los métodos de comunicación y las necesidades de monitoreo.
Preguntas frecuentes
Su objetivo principal es conectar y coordinar equipos de seguimiento fotovoltaico a través de una red de comunicación estructurada. Puede recopilar información de campo, transmitir comandos y conectar controladores a nivel de rastreador con sistemas de monitoreo centralizados.
No. Un controlador de seguimiento generalmente gestiona el movimiento y el funcionamiento local de un seguidor individual o de un grupo de seguidores, mientras que el gabinete de comunicación o NCU se centra más en la comunicación y coordinación a nivel de red entre los controladores de campo y los sistemas de nivel superior.
Sí, las unidades de comunicación suelen diseñarse como una capa intermedia entre los controladores de campo y el software de monitoreo centralizado. El método de conexión exacto depende de la arquitectura del equipo, los protocolos de comunicación y la configuración del proyecto.
Los grandes parques solares pueden contener una cantidad significativa de seguidores distribuidos. La comunicación confiable ayuda a los operadores a recopilar información, distribuir instrucciones de control, identificar condiciones anormales y administrar equipos sin depender completamente de la inspección física.
Depende del diseño y la configuración específicos del producto. Los compradores deben verificar la protección del gabinete, la temperatura de funcionamiento, la protección eléctrica, la estabilidad de la comunicación y otras especificaciones ambientales con las condiciones reales del proyecto.
Los puntos importantes incluyen compatibilidad del rastreador, interfaces de comunicación, topología de red, suministro de energía, condiciones ambientales, requisitos de protección, cantidad de dispositivos conectados, integración SCADA, método de instalación, acceso de mantenimiento y soporte técnico posventa.
La personalización puede ser posible según el fabricante y los requisitos del proyecto. Los proyectos grandes pueden requerir diferentes métodos de comunicación, estructuras de red, configuraciones de monitoreo o niveles de protección ambiental, por lo que los requisitos técnicos deben confirmarse antes de la producción.
Conclusión
Un gabinete de comunicación de control solar es más que una caja para conectar cables. En un sistema de seguimiento fotovoltaico inteligente, sirve como una importante capa de comunicación y coordinación entre los controladores de seguimiento, los equipos de campo y las plataformas de monitoreo centralizado.
Para los desarrolladores solares, contratistas EPC, integradores de sistemas y equipos de operación y mantenimiento, la clave es evaluar los equipos de comunicación de acuerdo con la arquitectura completa del proyecto. Antes de la implementación, se deben considerar la compatibilidad, la confiabilidad de las comunicaciones, la protección ambiental, la escalabilidad, la integración de monitoreo, las funciones de seguridad y el mantenimiento a largo plazo.
A medida que los proyectos fotovoltaicos sigan haciéndose más grandes y automatizados, la comunicación confiable seguirá siendo una parte esencial de una gestión eficiente del sistema. Una arquitectura de comunicación bien diseñada puede hacer que los equipos de seguimiento distribuidos sean más fáciles de monitorear, coordinar, diagnosticar y mantener durante todo el ciclo de vida del proyecto.
Construya un sistema de comunicación de seguimiento fotovoltaico más inteligente
¿Busca un gabinete de comunicación de control solar confiable para un parque solar a gran escala, un proyecto fotovoltaico comercial o una aplicación de seguimiento inteligente?Suzhou Ruitai Tecnología de automatización Co., Ltd. proporciona soluciones de comunicación y control de seguimiento fotovoltaico diseñadas en torno a los requisitos reales del proyecto.
Desde el control a nivel de rastreador hasta las redes de comunicación y el monitoreo centralizado, una solución adecuada puede ayudar a crear un sistema de energía solar más conectado y manejable. Si está planificando un nuevo proyecto fotovoltaico o actualizando un sistema de seguimiento existente,contáctanospara analizar sus requisitos técnicos, condiciones del sitio, arquitectura de comunicación y solución personalizada.
