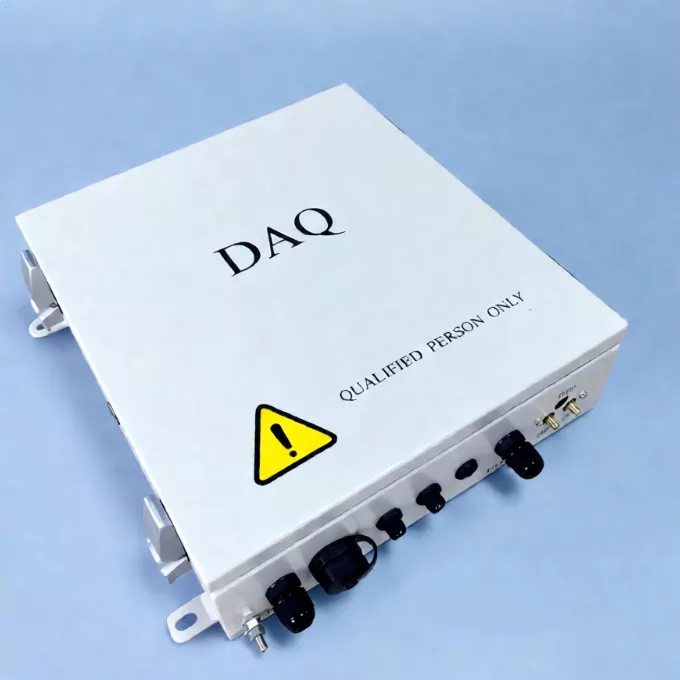

Caja de comunicación solar fotovoltaica

En entornos exteriores complejos y cambiantes, la red de comunicación es la columna vertebral del funcionamiento estable de las plantas de energía solar y de la transmisión eficiente de datos.

Como núcleo de comunicación de la planta, la caja de comunicación solar fotovoltaica ofrecida por la fábrica de Suzhou Ruitai proporciona una potente coordinación entre el dispositivo, el borde y la nube y una arquitectura subyacente optimizada para ofrecer un soporte de comunicación sólido para plantas de energía solar a gran escala, ayudando a convertir cada rayo de luz solar en retornos confiables.

Avances tecnológicos centrales

1. Redes confiables y enlaces de comunicación redundantes

La NCU admite canales cableados redundantes, incluida la fibra óptica y RS485, así como canales inalámbricos como 5G y espectro ensanchado por salto de frecuencia.

La conmutación tras un fallo puntual se completa en 100 ms. La comunicación RS485 utiliza cableado en cadena y cables de par trenzado blindados, junto con resistencias de terminación de 120 Ω y un diseño de conexión a tierra de ≤4 Ω para reducir los reflejos de la señal y la interferencia electromagnética en la capa física.

2. Actualizaciones de protocolos y computación perimetral

El filtrado y la agregación de datos en el borde cargan solo valores anormales y datos agregados, lo que reduce el tráfico innecesario. Los protocolos de sondeo tradicionales son reemplazados gradualmente por protocolos de IoT de publicación y suscripción, como MQTT.

Combinado con la aceleración de hardware ASIC dedicada, el tiempo de respuesta de control-comando se reduce de segundos a milisegundos.

3. Algoritmos de protección dinámica impulsados ​​por IA

La NCU utiliza algoritmos de IA, incluido SuperTrack, para analizar datos de sombreado e irradiancia bifacial y mejorar continuamente el rendimiento del seguimiento.

Al monitorear las condiciones climáticas locales cada 0,5 segundos, calcula el mejor ángulo del seguidor para capturar más energía solar.

4. Protección contra el viento adaptativa bidireccional

La NCU utiliza tres umbrales de velocidad del viento, como 10 m/s, 12 m/s y 15 m/s, para ajustar la posición del rastreador en función de la velocidad y dirección del viento en tiempo real. Puede mover el rastreador a favor del viento o guardarlo en un ángulo seguro de 5°.

Cuando la velocidad del viento se mantiene en un nivel seguro, como ≤8 m/s, durante cinco minutos, el sistema vuelve automáticamente al modo de seguimiento.

¿Por qué las plantas de energía solar a gran escala necesitan una caja de comunicación solar fotovoltaica?

1. Menores costos de operación y mantenimiento

La NCU utiliza hardware de calidad industrial con un rango de temperatura de funcionamiento de -40 °C a 85 °C y protección IP65. Está diseñado para funcionar de manera confiable con vientos fuertes, arena y alta interferencia electromagnética.

La computación perimetral permite decisiones locales más rápidas y al mismo tiempo reduce las demandas de transmisión de datos y los retrasos en la red.

2. Seguimiento de IA para una mayor generación de energía

Como unidad de control para el seguimiento impulsado por IA, la NCU utiliza datos meteorológicos y de cadenas fotovoltaicas en tiempo real para evitar sombras y calcular el mejor ángulo del seguidor.

Esto ayuda a mejorar la generación general de energía en terrenos complejos y condiciones de luz difusa.

3. Protección proactiva de activos

La NCU también funciona como microestación meteorológica y unidad de protección de seguridad. Durante vientos fuertes, nevadas intensas, granizo y otras condiciones climáticas extremas, activa automáticamente los modos de protección a nivel de zona, incluida la protección contra el viento de tres niveles y posiciones de protección contra granizo de alto ángulo, para ayudar a prevenir daños al módulo fotovoltaico y la deformación del rastreador.

4. Conectividad multiprotocolo

La NCU admite más de 200 protocolos de comunicación convencionales, incluidos Modbus e IEC 104.

Es compatible con inversores, estaciones meteorológicas y registradores de datos de diferentes marcas, como Smart Logger, permitiendo la integración unificada de equipos multimarca.

Tabla de especificaciones completa

▷ Parámetros característicos

▷ Parámetros funcionales

▷ Parámetros generales

Soporte posventa confiable

Inspección inteligente y mantenimiento predictivo

Para identificar problemas potenciales de manera temprana, se utilizan escaneo infrarrojo basado en drones y computación de borde para localizar cables viejos y puntos de conexión sobrecalentados.

La IA monitorea el estado de la corriente, el voltaje y las comunicaciones en tiempo real para detectar fallas antes de que se agraven.

Firmware OTA y mantenimiento de rutina

Se proporcionan actualizaciones de firmware cada seis meses para abordar las vulnerabilidades del software y mejorar los algoritmos.

Las inspecciones de rutina incluyen puertos de comunicación, conectores de cables de red y módulos de protección contra rayos.

Respuesta de emergencia escalonada

Si la comunicación de la NCU se pierde por completo durante condiciones soleadas normales, el personal de operación y mantenimiento puede evaluar si se debe cambiar al modo automático local o a un ángulo de inclinación óptimo fijo.

Durante condiciones climáticas extremas, los procedimientos de emergencia se activan inmediatamente para mover los rastreadores a una posición segura mediante operación manual en el sitio o un enlace de comunicación de respaldo.

Preguntas frecuentes

P: ¿Cómo funciona la caja de comunicación solar fotovoltaica con SCADA para permitir una operación y mantenimiento inteligentes?

R: Actuando como una puerta de enlace de datos en el sitio, la caja de comunicación solar fotovoltaica carga datos operativos del equipo a SCADA.

El proceso involucra: Monitoreo del estado de los equipos → Análisis de datos → Alertas de anomalías → Manejo de O&M.

Por ejemplo, cuando una TCU detecta una anomalía de seguimiento, los datos se cargan en la NCU, que luego los transmite al SCADA para generar una alerta, lo que permite al personal de operación y mantenimiento realizar diagnósticos remotos.

P: ¿Por qué los proyectos fotovoltaicos a gran escala requieren una NCU en lugar de conectarse directamente a las TCU?

R: La conexión directa a todas las TCU daría como resultado un cableado de comunicación complejo, una cantidad excesiva de nodos de red y un mantenimiento difícil del sistema.

El uso de una NCU permite la gestión centralizada de múltiples TCU, lo que da como resultado una estructura de red más clara, una transmisión de datos más estable y una expansión futura más sencilla.

P: ¿La NCU requiere mantenimiento regular?

R: Sí. Las tareas de mantenimiento recomendadas incluyen:

1. Comprobar el estado de la comunicación

2. Verificar los registros de alarmas del equipo

3. Verificación de la confiabilidad del cableado

4. Inspeccionar los sellos protectores

5. Actualización de versiones de software

6. Copia de seguridad de los parámetros de configuración
