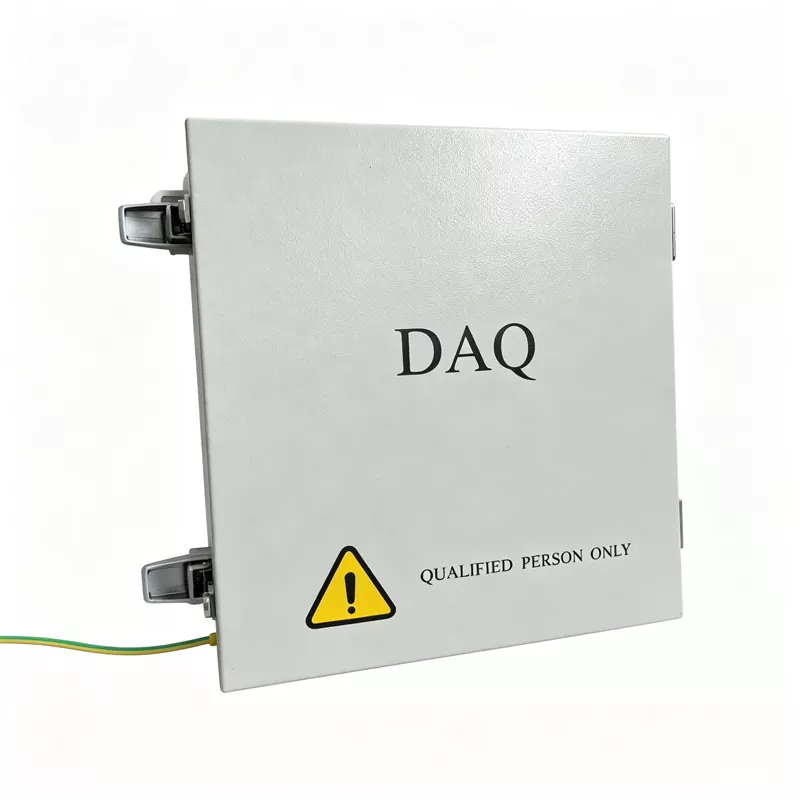

Unidad de Comunicación Fotovoltaica

Ruitai es un fabricante confiable de unidades de comunicación fotovoltaica que integran la recopilación de datos del lado del dispositivo, el procesamiento del borde y el despacho basado en la nube.

A nivel de dispositivo, la conversión de protocolos de nivel industrial conecta equipos heredados con redes IP, lo que ayuda a eliminar los silos de datos. A nivel de borde, el almacenamiento en caché de datos local y el filtrado inteligente reducen la presión de transmisión de la red.

En la nube, la recopilación de datos centralizada y el análisis inteligente respaldan una planta de energía solar que es visible, confiable, manejable y controlable.

Arquitectura del producto

1. Fuente de alimentación dual y energía de respaldo

La unidad de comunicación fotovoltaica admite fuentes de alimentación de CA y CC e incluye una batería de litio de respaldo.

Si se interrumpe la alimentación de CA, mantiene las funciones principales de comunicación y control para ayudar a evitar la pérdida de datos y las interrupciones de comandos.

2. Protección y aislamiento de grado industrial

Los chips de grado industrial, los circuitos aislados y una carcasa IP65 ayudan a proteger contra interferencias electromagnéticas, condensación y temperaturas extremas, lo que reduce el riesgo de fallas o daños en los módulos de comunicación en entornos hostiles.

3. Comunicación cifrada segura

El cifrado de hardware y software, junto con el aislamiento de alto y bajo voltaje, ayudan a proteger los comandos de control contra manipulación o interceptación y respaldan el control remoto seguro de la planta de energía solar.

Tabla de especificaciones completa

▷ Parámetros característicos

▷ Parámetros funcionales

▷ Parámetros generales

Solución de problemas y mantenimiento preventivo de NCU estandarizados

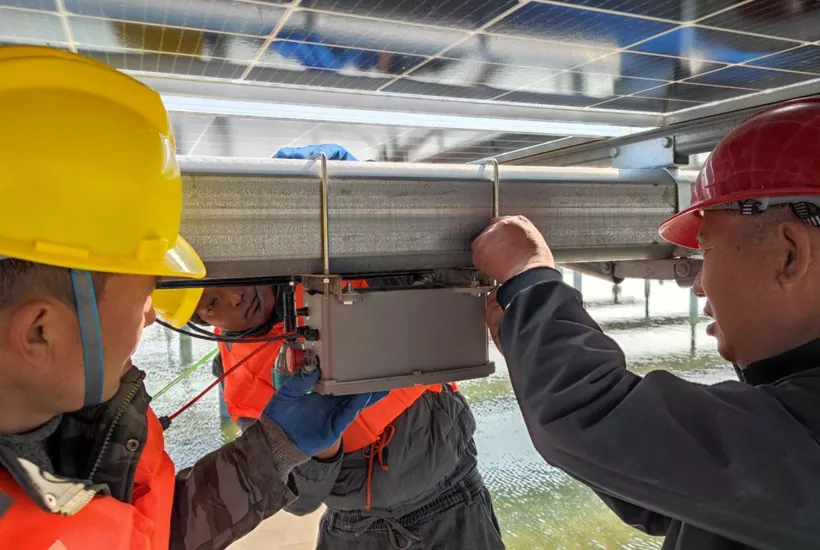

Para respaldar el funcionamiento estable a largo plazo de la unidad de comunicación fotovoltaica de Ruitai, proporcionamos un sistema estandarizado de resolución de problemas y mantenimiento preventivo para ayudar al personal de operación y mantenimiento a identificar y resolver problemas rápidamente.

Fase 1: Inspección inicial in situ (verificaciones visuales, de olor y de medición)

Inspección visual y de estado:Compruebe la carcasa de la NCU en busca de daños, entrada de agua o condensación. Inspeccione los componentes internos en busca de marcas de quemaduras o condensadores hinchados. Verifique los indicadores del panel, incluidas las luces de encendido, comunicación y falla, y consulte el manual del equipo para confirmar el código de falla.

Verificación de conexión física:Compruebe si los cables de red, los cables RS485 y los conectores de fibra óptica entre la NCU, la computadora host y la TCU están sueltos. Desconecte los conectores y compruebe si los pines están ennegrecidos u oxidados. Límpielos con un producto de limpieza adecuado si es necesario, luego vuelva a conectarlos y asegúrelos.

Prueba de fuente de alimentación:Utilice un multímetro para medir el voltaje de la fuente de alimentación del módulo de comunicación (CC 12 V/24 V) y confirme que esté dentro del rango nominal, con una fluctuación permitida de ±10 %. Compruebe si se han fundido los fusibles relacionados e inspeccione si hay posibles cortocircuitos o riesgos de sobrecarga.

Fase 2: Verificación de parámetros y configuración (verificar, revisar, actualizar)

Verificación de parámetros de comunicación:Consulte el manual del equipo para confirmar que el protocolo de comunicación entre la NCU y la plataforma de monitoreo, como Modbus RTU/TCP, junto con la velocidad en baudios y la configuración de paridad, coincidan correctamente. Verifique la dirección IP del dispositivo, la dirección de la estación o la dirección del nodo para asegurarse de que no haya conflictos de red y que la topología de la red sea correcta.

Verificación de la versión del firmware:Inicie sesión en el sistema y verifique la versión actual del firmware de la NCU. Si existen errores conocidos o problemas de compatibilidad, comuníquese con el fabricante para obtener la última actualización de firmware.

Fase 3: Prueba profesional y verificación de reemplazo (enviar, recibir, intercambiar)

Prueba de enlace de datos:Utilice una herramienta de depuración de puerto serie para enviar comandos de prueba a la NCU y verificar si devuelve un flujo de datos hexadecimal normal. Evaluación de resultados: los datos confusos o una respuesta totalmente FF generalmente indican una conexión física o un problema de interferencia. Los datos que se reciben pero que no se pueden decodificar generalmente indican un problema de configuración del protocolo.

Verificación de reemplazo cruzado:Si las comprobaciones anteriores son normales, reemplace el módulo de comunicación sospechoso o la placa base de la NCU con una unidad que funcione del mismo modelo. Si se restablece la comunicación después del reemplazo, se confirma que el hardware original está defectuoso y debe devolverse a la fábrica para su reparación o desguace.

Fase 4: Evaluación del entorno y de las interferencias (prevención, detección, medición)

Verificación de interferencias electromagnéticas:Asegúrese de que el blindaje del cable de comunicación esté correctamente conectado a tierra y que los cables de comunicación no estén tendidos junto a líneas eléctricas de alto voltaje. Para la comunicación RS485, confirme que los cables A/B estén conectados correctamente y que haya resistencias de terminación de 120 Ω instaladas en ambos extremos del bus.

Control de protección ambiental:Compruebe si las tiras selladoras de la carcasa están envejecidas para evitar que la condensación provoque cortocircuitos menores en la placa de circuito. Confirme que la temperatura de funcionamiento se mantenga dentro del rango de grado industrial para evitar paradas causadas por temperaturas altas o bajas.

Fase 5: Actualización de manejo y registro

Soporte del fabricante:Si el problema sigue sin resolverse después de las primeras cuatro fases, registre todos los detalles de la falla, incluido el estado del indicador, los códigos de error y los mensajes de prueba. Comuníquese con el equipo de soporte técnico del fabricante para realizar una inspección y reparación a nivel de chip.

Documentación de la orden de trabajo:Complete el Formulario de registro de resolución de problemas de la NCU con los pasos de inspección, el modelo de pieza de repuesto y la resolución final. Cargue el registro en la plataforma inteligente de O&M para su archivo.

Fallos comunes y soluciones

Problema 1: NCU no puede conectarse a SCADA

Causas: Anomalía de red, configuración IP incorrecta, discrepancia de protocolo, falla del módulo de comunicación.

Métodos de inspección: verificar los puertos de la red, la fibra óptica y el estado de la red; verificar los parámetros de la red; comprobar la configuración del protocolo (por ejemplo, Modbus); inspeccionar el estado del hardware.

Problema 2: algunas TCU están fuera de línea

Posibles causas: falla en la línea RS485, conflicto de dirección, distancia de comunicación excesiva, configuración incorrecta de la resistencia terminal.

Acciones correctivas: verifique las líneas de comunicación, verifique las direcciones de los dispositivos y pruebe la calidad de la comunicación.

Problema 3: NCU se reinicia con frecuencia

Posibles causas: Alimentación inestable, temperatura excesiva, anomalía de software.

Recomendaciones: Verifique el voltaje de la fuente de alimentación, revise los registros de operación y comuníquese con el soporte técnico del fabricante.

Soporte de operación y mantenimiento más inteligente

La NCU de Suzhou Ruitai utiliza diagnósticos inteligentes integrados y procedimientos estandarizados de resolución de problemas para reducir el diagnóstico de fallas de días a minutos.

Combinado con el software de O&M remoto, permite al personal de O&M completar la puesta en servicio remota y las actualizaciones de firmware sin visitas frecuentes al sitio, lo que reduce los costos de O&M manuales y respalda la operación segura y eficiente de la planta de energía solar.
