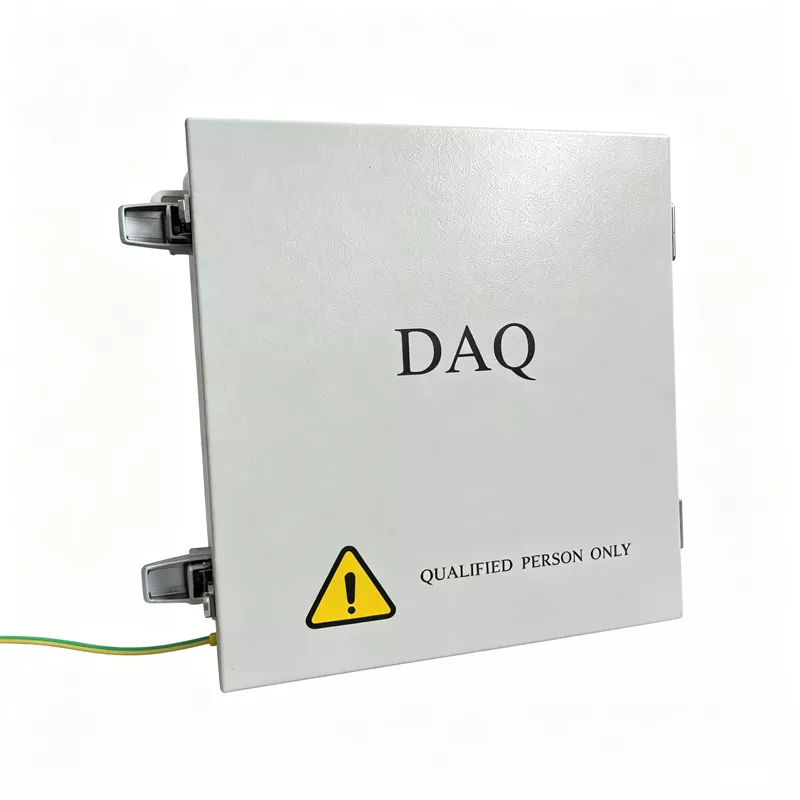

Unidad de comunicación fotovoltaica

La Unidad de Comunicación Fotovoltaica de Suzhou Ruitai es el nodo central de computación de borde y el centro de control regional en la arquitectura de nube de borde de dispositivo de plantas de energía solar a gran escala. Para garantizar un funcionamiento estable en entornos exigentes de plantas de energía solar, la NCU utiliza un diseño de hardware de grado industrial.

Está diseñado para soportar fuertes interferencias electromagnéticas, cambios extremos de temperatura y terrenos complejos, con un amplio rango de temperatura de funcionamiento de -40 °C a 70 °C, protección IP65 y rendimiento antiinterferencia EMC Nivel 4.

Tabla de especificaciones completa

▷ Parámetros característicos

▷ Parámetros funcionales

▷ Parámetros generales

¿Cómo mantener la unidad de comunicación fotovoltaica?

Como "cerebro" del sistema de seguimiento solar, la unidad de comunicación fotovoltaica (NCU) desempeña un papel clave en la seguridad y la eficiencia de la generación de energía de toda la planta solar. Según los estándares de la industria y la experiencia práctica, la operación y mantenimiento rutinario de NCU se centra principalmente en las siguientes cuatro áreas principales:

1. Inspección del estado del hardware y del entorno de refrigeración

● Verificación de apariencia y conexión

Inspeccione periódicamente el estado de sellado de la caja de control de la NCU para asegurarse de que no entre agua ni se acumule polvo.

Preste especial atención a los terminales internos, los cables de comunicación y los cables de datos para asegurarse de que estén conectados firmemente y verifique que no estén flojos o dañados por vibración o envejecimiento.

● Mantenimiento de control de temperatura y refrigeración

La NCU genera calor durante el funcionamiento, por lo que el polvo del ventilador de refrigeración y del filtro de polvo se debe limpiar periódicamente para mantener despejada la ruta del flujo de aire.

Durante temporadas de altas temperaturas o operaciones de alta carga, se puede utilizar una cámara termográfica infrarroja para escanear la distribución de la temperatura de la superficie del equipo, identificar un calentamiento local anormal y evitar que una mala disipación de calor active la protección térmica del hardware o acelere el envejecimiento de los componentes.

2. Operación del software y monitoreo del enlace de comunicación

● Estado operativo y análisis de registros

Supervise el estado en línea de la NCU, el uso de la CPU y el uso de la memoria en tiempo real a través de la computadora host o la plataforma en la nube.

Exporte y analice periódicamente los registros de operación del sistema, con especial atención a los registros de errores y advertencias, para identificar posibles tiempos de espera de comunicación o anomalías de la interfaz con anticipación.

● Protección de la red de comunicaciones

La NCU se comunica hacia abajo con la TCU (Tracker Control Unit) y hacia arriba con la plataforma en la nube.

Verifique periódicamente la intensidad de la señal inalámbrica Zigbee/LoRa y las tasas de pérdida de paquetes, así como la estabilidad de la conexión Ethernet, para garantizar una respuesta de nivel de milisegundos para la entrega de comandos de control y la carga de datos.

3. Copia de seguridad de datos y protección de seguridad del sistema

● Copia de seguridad de la configuración de parámetros

La unidad de comunicación fotovoltaica almacena importantes parámetros operativos, umbrales de protección y configuraciones de algoritmos.

Antes de cualquier actualización del sistema, actualización del firmware o trabajo de solución de problemas, se debe realizar una copia de seguridad completa de los programas NCU y PLC para evitar la pérdida de programas o daños a los datos.

● Ciberseguridad y gestión de permisos

Verifique periódicamente las políticas de firewall de la NCU y el estado del módulo de cifrado para evitar el acceso no autorizado.

Siga el principio de privilegio mínimo, estandarice los permisos de acceso del personal de operación y mantenimiento y audite periódicamente los registros de operación para evitar fallas del sistema causadas por ataques cibernéticos o una operación incorrecta.

4. Respuesta a fallos y recuperación de emergencia

● Solución rápida de problemas anormales

Si la NCU falla, se desconecta o muestra luces indicadoras anormales, el personal de operación y mantenimiento primero debe apagarla y reiniciarla para eliminar errores lógicos temporales.

Si el problema persiste, deben verificar el voltaje de la fuente de alimentación, las fuentes de datos de los sensores y los enlaces de comunicación.

● Pruebas de emergencia y redundancia

Realice periódicamente simulacros de cortes de energía para verificar si la NCU puede cambiar a la energía de respaldo (como la batería incorporada) y colocar el soporte en una posición de protección segura cuando se pierda la energía principal.

Al mismo tiempo, se debe probar el sistema para confirmar si los nodos vecinos pueden hacerse cargo de la comunicación cuando falla una sola NCU, asegurando que el mecanismo de protección general de la planta siga siendo efectivo.

Estudio de caso: Gran proyecto de microrred comercial en Valencia, España

Este proyecto está ubicado en Valencia, España, en una zona de clima mediterráneo. El sitio enfrenta veranos muy calurosos, luz solar intensa y tormentas extremas conocidas como "DANA", que alguna vez dañaron parte de la red eléctrica local.

En este proyecto, la plataforma SCADA de Suzhou Ruitai mostró una gran estabilidad y adaptabilidad. Durante el funcionamiento normal, la plataforma utiliza algoritmos de inteligencia artificial para predecir la demanda de electricidad y la generación de energía solar en tiempo real. Luego ajusta automáticamente la estrategia de almacenamiento y generación de energía.

Cuando la red eléctrica externa quedó cortada por tormentas extremas, el sistema SCADA cambió rápidamente la microrred al modo isla. Utilizó automáticamente el sistema de almacenamiento de energía para suministrar energía y cubrió más del 40% de las necesidades energéticas de emergencia de la instalación. Esto ayudó al cliente a mantener el suministro de energía y la seguridad energética durante condiciones climáticas extremas.
