Controlador de seguimiento multieje
Suzhou Ruitai es una fábrica profesional que puede ofrecer un controlador de seguimiento multieje avanzado. Combinando algoritmos de seguimiento avanzados con retroalimentación del sensor en tiempo real, ofrece una precisión de seguimiento de hasta ±0,5°, posicionando continuamente los seguidores en el ángulo óptimo para maximizar la captura de energía solar. Como componente clave de las plantas de energía solar inteligentes, la TCU ayuda a mejorar la producción de energía, la eficiencia del sistema y respalda operaciones de plantas más inteligentes.
El controlador de seguimiento multieje de Suzhou Ruitai está construido sobre una arquitectura de nivel industrial, con protección IP65/IP66 y un amplio rango de temperatura de funcionamiento de -40 °C a +85 °C.
Está diseñado para soportar condiciones duras, incluidos desiertos, regiones de gran altitud y zonas costeras. Al admitir comunicación 4G/5G y fibra óptica, el sistema garantiza una conectividad estable y eficiente, mientras que su diseño autosostenible de bajo consumo ofrece un funcionamiento confiable a largo plazo.
Principio de funcionamiento

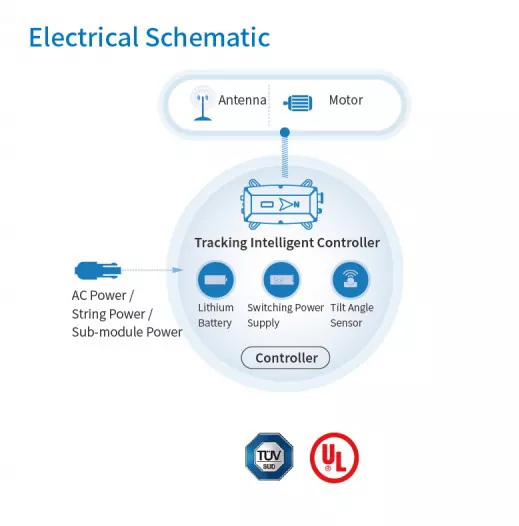

El controlador de seguimiento de ejes múltiples (TCU) ajusta el ángulo de la estructura de montaje fotovoltaico en tiempo real integrando algoritmos de posición solar, retroalimentación de sensores y tecnología de control de motores.
Su flujo de trabajo operativo básico es: Cálculo de la posición solar → La TCU genera comandos de control → El motor de accionamiento ajusta el ángulo de la estructura → Los sensores proporcionan retroalimentación de la posición real → La TCU corrige el estado operativo → Carga de datos a NCU/SCADA.
1. Adquisición de datos de posición solar
La TCU calcula la trayectoria del sol basándose en el tiempo, la latitud y longitud, la fecha y algoritmos astronómicos.
2. Control de movimiento de la estructura de seguimiento
La TCU envía señales de control al sistema de accionamiento, activando el motor y el mecanismo de reducción para ajustar el ángulo del módulo fotovoltaico, asegurando que los módulos permanezcan orientados en la dirección óptima para la exposición a la luz solar.
3. Retroalimentación de posición y calibración inteligente
El sistema detecta el estado actual de la estructura de montaje mediante sensores de ángulo, interruptores de límite y dispositivos de retroalimentación de posición, corrigiendo automáticamente cualquier desviación.
La TCU también ejecuta estrategias de protección basadas en las condiciones ambientales, como protección contra vientos fuertes (Storm Stow), protección anticolisión, protección de apagado de emergencia y protección de posición límite, para garantizar una operación segura.
Ventajas clave de la TCU
Seguridad mejorada:Admite el apagado rápido a nivel de módulo o de cadena, lo que ayuda a cumplir con los estándares modernos de seguridad contra incendios y mejorar la protección del sistema.
Diseño compacto:Ligero y fácil de instalar, con un impacto mínimo en las estructuras de tejados y la impermeabilización existentes.
Gestión inteligente:Administre y monitoree el sistema a través de una aplicación móvil, haciendo que la gestión de energía sea simple y eficiente.

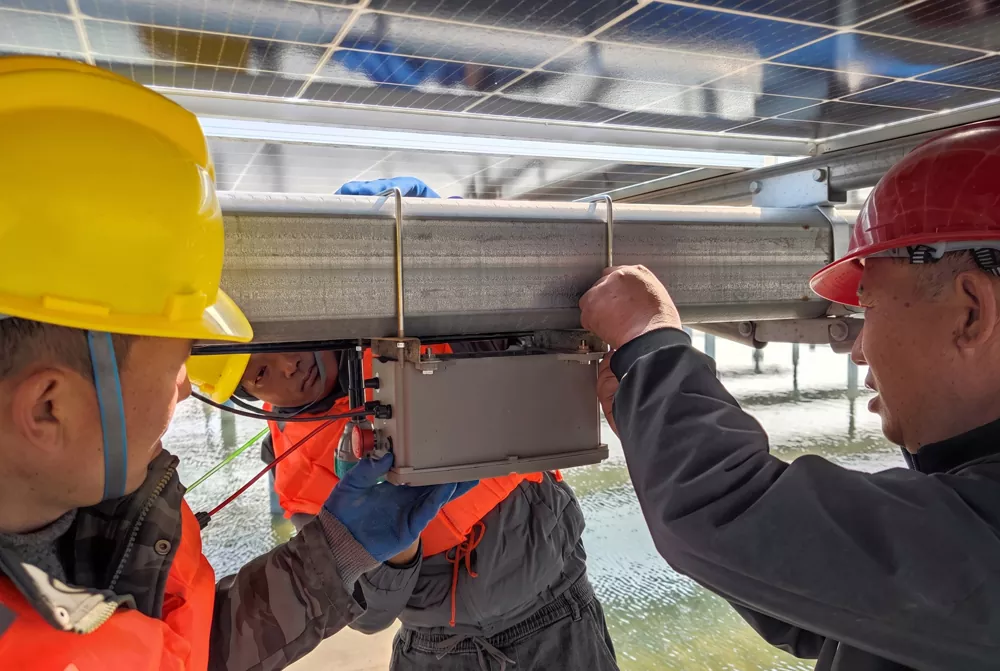

Experiencia comprobada:Implementado con éxito en Asia, África y otras regiones, con amplia experiencia en proyectos solares a gran escala.
Calidad confiable:Seguimos un estricto control de calidad y procesos de producción eficientes para garantizar un rendimiento constante y una calidad confiable del producto.
Mayor rendimiento energético:Está demostrado que aumenta la generación de energía entre un 15% y un 30%, lo que ayuda a maximizar el valor de cada rayo de luz solar.
Parámetros del sistema
| Modelo de producto | RT-TK-SP-V1 | Potencia de motor compatible | ≤300W (Personalizable) |
| Tipo de montaje de control | Montaje horizontal de un solo eje/Montaje inclinado de un solo eje | Consumo de energía diario del sistema | ≤0,2 kWh |
| Sistema de transmisión compatible | Caja de cambios giratoria/actuador eléctrico | Método de control | Algoritmo astronómico + retroalimentación de ángulo |
| Tipo de motor compatible | Motor con escobillas/Motor sin escobillas | ||
Parámetros mecánicos
| Dimensiones | 280*140*120mm | ||
| Material de la carcasa | PC+UV | ||
| Clasificación impermeable | IP65 | ||
Parámetros eléctricos
| Fuente de alimentación | Fuente de alimentación de cadena fotovoltaica (entrada de CC) 300 ~ 1500 VCC | Seguimiento anti-sombreado | Sí |
| Voltaje de salida | 24 VCC | Velocidad del viento de protección | 10~20m/s (Ajustable) |
| Especificación de la batería de litio | 5.2AH (Personalizable) | Método de comunicación | Lora/Zigbee/RS485 |
| Sistema de gestión de baterías BMS | Sí | Rango de ángulo de seguimiento | ±60° (ajustable) |
| Protección contra vientos fuertes | Sí | Modo de control de IA | Opcional |
| Protección de reinicio nocturno | Sí | Servidor de red | Opcional |
| Protección de rotación | Sí (interruptor de límite, sobrecorriente, subtensión) | Temperatura de funcionamiento | -40~65℃ |
Escenarios de aplicación
|
Escenarios de aplicación |
Funciones del controlador de seguimiento multieje (TCU) |
|
Centrales fotovoltaicas de gran tamaño montadas en suelo |
Controla paneles de seguimiento solar a gran escala |
|
Bases fotovoltaicas en el desierto |
Funciona de forma fiable en instalaciones a gran escala y entornos de alta temperatura. |
|
Proyectos fotovoltaicos montañosos |
Optimiza el control de seguimiento basado en terreno complejo. |
|
Sistemas de seguimiento de un solo eje. |
Controla los ángulos de rotación en dirección este-oeste. |
|
Sistemas de seguimiento de doble eje. |
Permite ajustes horizontales y verticales precisos |
|
Proyectos integrados de energía fotovoltaica y almacenamiento |
Se integra con sistemas de gestión de energía. |
¿Por qué elegir Ruitai?
En Ruitai, creemos que el seguimiento solar debe ser preciso y fiable. Nuestro sistema de seguimiento emblemático combina algoritmos avanzados de seguimiento solar con control impulsado por IA para mantener los seguidores funcionando en el mejor ángulo durante todo el día.
Ya sea que enfrente vientos fuertes o condiciones cambiantes de luz solar, el sistema se ajusta automáticamente para mantener un funcionamiento seguro, estable y eficiente, lo que ayuda a maximizar la producción de energía y el rendimiento a largo plazo.
