Seguidor solar de varias filas inteligente y subcontrolador

Ruitai tiene su propia fábrica para fabricar rastreadores solares de varias filas inteligentes y con subcontrolador de alta calidad. Este sistema TCU sirve como núcleo inteligente de la planta de energía solar.

Controla con precisión el motor para ajustar el ángulo de los paneles fotovoltaicos en tiempo real, lo que permite que el sistema siga dinámicamente el movimiento del sol durante todo el día y capture más energía solar.

El sistema se mejora aún más con su algoritmo de red neuronal incorporado, que permite el aprendizaje remoto basado en la nube y la optimización continua.

A medida que cambian las condiciones de la luz solar y los entornos del sitio, la TCU puede ajustar y mejorar su estrategia de seguimiento con el tiempo, ayudando a la planta fotovoltaica a generar energía de manera más eficiente.

Características técnicas del producto

1. Integración de hardware y software

El seguidor solar inteligente y subcontrolador de varias filas admite suministro de energía de CA y CC y está equipado con una batería de litio de respaldo de alta capacidad, lo que garantiza un control central estable incluso de noche o en condiciones climáticas adversas.

Con algoritmos de seguimiento inteligentes avanzados y tecnología de modelado 3D de alta precisión, el sistema puede reducir eficazmente las pérdidas de sombras causadas por terrenos complejos y mejorar la generación general de energía.

Junto con la aplicación móvil de soporte y la plataforma SCADA de Ruitai, el sistema permite la gestión digital de todo el proceso, desde la instalación rápida hasta la operación y el mantenimiento remotos.

2. Mecanismo de protección de seguridad

En condiciones de viento severas, el sistema utiliza nuestra TCU y NCU que pueden ajustar automáticamente los paneles fotovoltaicos a una posición paralela segura, reduciendo la carga del viento y protegiendo la estructura del seguidor.

En situaciones específicas, también puede identificar filas de seguidores independientes que no se ven afectados por el viento, lo que les permite seguir generando energía de forma segura.

Cada NCU también puede funcionar como una microestación meteorológica, lo que permite una protección gradual y respuestas de tolerancia a fallas durante condiciones climáticas extremas, como vientos fuertes, fuertes nevadas e inundaciones.

El sistema está diseñado con separación de alto y bajo voltaje, protección eléctrica incorporada y cifrado de software y hardware de doble capa, lo que ayuda a garantizar la seguridad del personal, los equipos y los datos.

Parámetros del sistema

Parámetros mecánicos

Parámetros eléctricos

Guía de instalación de la TCU

1. Instalación mecánica

● Monte el soporte:Instale el soporte de montaje o el gabinete del equipo en la ubicación designada. Asegúrese de que el montaje sea seguro para evitar que se afloje debido a la vibración y deje suficiente espacio para el mantenimiento.

● Instalar la TCU:Asegure la TCU (Subcontrolador inteligente para seguidores solares de varias filas) en la orientación correcta utilizando los tornillos de montaje proporcionados.

2. Conexiones eléctricas

● Fuente de alimentación:Conecte la entrada de alimentación de CC y la tierra protectora (PE). Asegúrese de que la polaridad sea correcta (evite invertir los terminales positivo y negativo) y verifique que las conexiones de los terminales estén seguras.

● Conexión del motor:TCU → Controlador de motor → Motor de accionamiento → Rotación del rastreador

● Conexión de sensores:Conecte sensores de inclinación, sensores de posición y sensores de velocidad del viento según las especificaciones del proyecto.

3. Conexiones de comunicación

● Arquitectura estándar:Seguidor Solar → TCU → NCU → Sistema SCADA

● Las interfaces de comunicación incluyen:

RS485: método de comunicación de campo común

Bus CAN: comunicación del dispositivo de control interno

Ethernet: transmisión de datos de alta velocidad

Comunicación inalámbrica: para aplicaciones de proyectos especializados

4. Configuración de parámetros y puesta en servicio

● Establecer parámetros básicos:Latitud/longitud del proyecto, configuración de tiempo, modo de seguimiento y ángulos límite.

● Prueba de funcionamiento del motor:Pruebe el funcionamiento hacia adelante y hacia atrás y los ángulos máximos/mínimos; Verifique la dirección correcta del movimiento del rastreador.

● Calibración de ángulo:Alinee el ángulo real con el ángulo informado por el sistema utilizando la retroalimentación de posición y los datos del sensor de inclinación.

● Prueba de comunicación:Verifique la comunicación entre la TCU y la NCU, incluida la carga de datos, la retroalimentación de estado y las notificaciones de alarma.

Cableado versus inalámbrico: comparación de los métodos de comunicación de la TCU

El seguidor solar inteligente de varias filas con subcontroladores de Ruitai admite varios métodos de comunicación. Recomendamos lo siguiente:

Para plantas solares en terreno llano, priorice la solución cableada RS485; Para entornos de implementación desafiantes, como sitios montañosos o flotantes, se pueden considerar soluciones inalámbricas, siempre que se realicen pruebas exhaustivas de cobertura de señal.

Tipo de producto

Para cumplir con los diferentes requisitos del proyecto, Ruitai proporciona una matriz de productos flexible para varias configuraciones de sistemas de seguimiento.

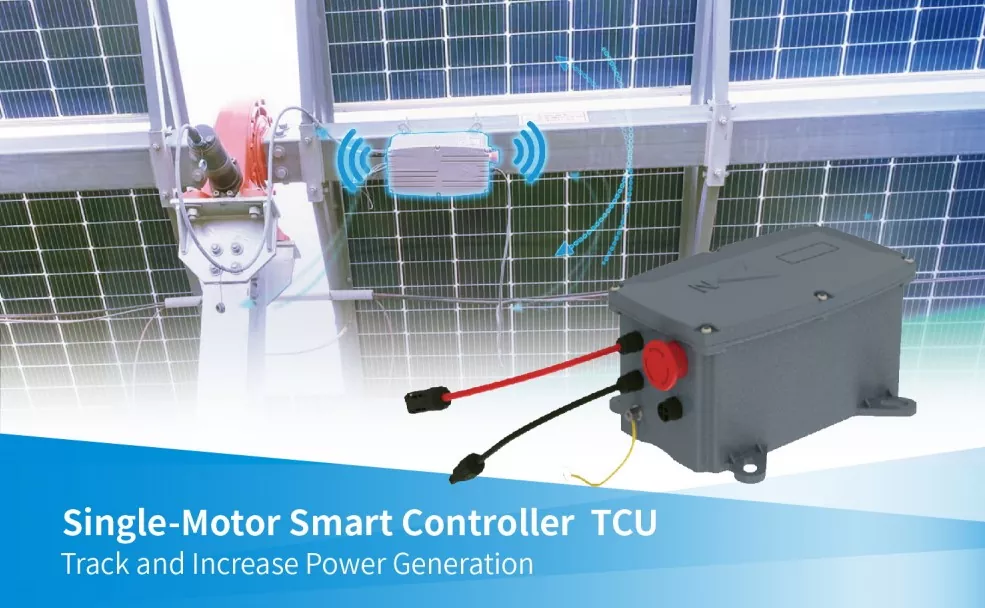

Para aplicaciones de una sola fila y un solo variador, ofrecemos dos modelos: el RT-TK-SP-V1 con alimentación de CC y el RT-TK-EP-V1 con alimentación de CA.

Ambos están diseñados para funcionar con motores de 300 W y brindan un control estable para filas de seguidores estándar.

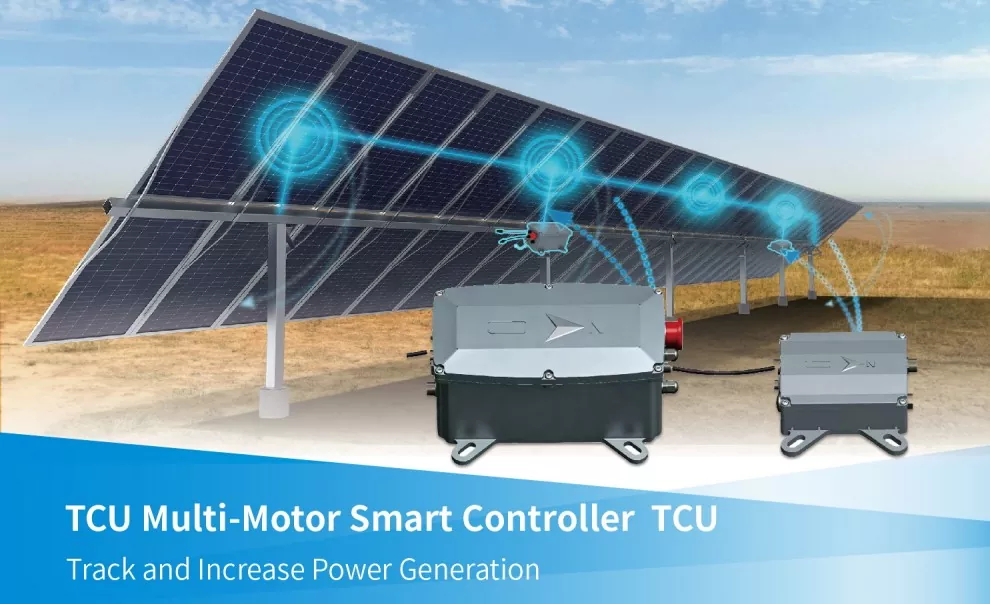

Para arreglos a gran escala con múltiples filas y múltiples unidades, proporcionamos una solución combinada que utiliza un controlador principal y subcontroladores. Esta configuración admite motores de hasta 150 W y es adecuada para diseños de proyectos más complejos.

Ya sea que el sistema utilice una entrada de CC en cadena o una conexión a la red de CA, la solución de control de Ruitai se puede adaptar de manera flexible a diferentes condiciones del sitio y necesidades del proyecto.

Certificaciones y Garantía de Calidad

Nuestros seguidores solares de varias filas inteligentes y subcontroladores cumplen estrictamente con los principales estándares nacionales e internacionales. Han obtenido la certificación del sistema de gestión de calidad ISO 9001, la certificación de seguridad CE y la inspección de normas de seguridad de HTW, una organización internacional de pruebas e inspección.

Además, el software del sistema también recibió un Certificado de registro de derechos de autor de software informático otorgado por la Administración Nacional de Derechos de Autor de la República Popular China.

Elegir los productos Ruitai TCU significa elegir una solución de control compatible, confiable y eficiente para el futuro de la generación de energía solar.
